BESCHREIBUNG DER OPTIK-EINHEIT

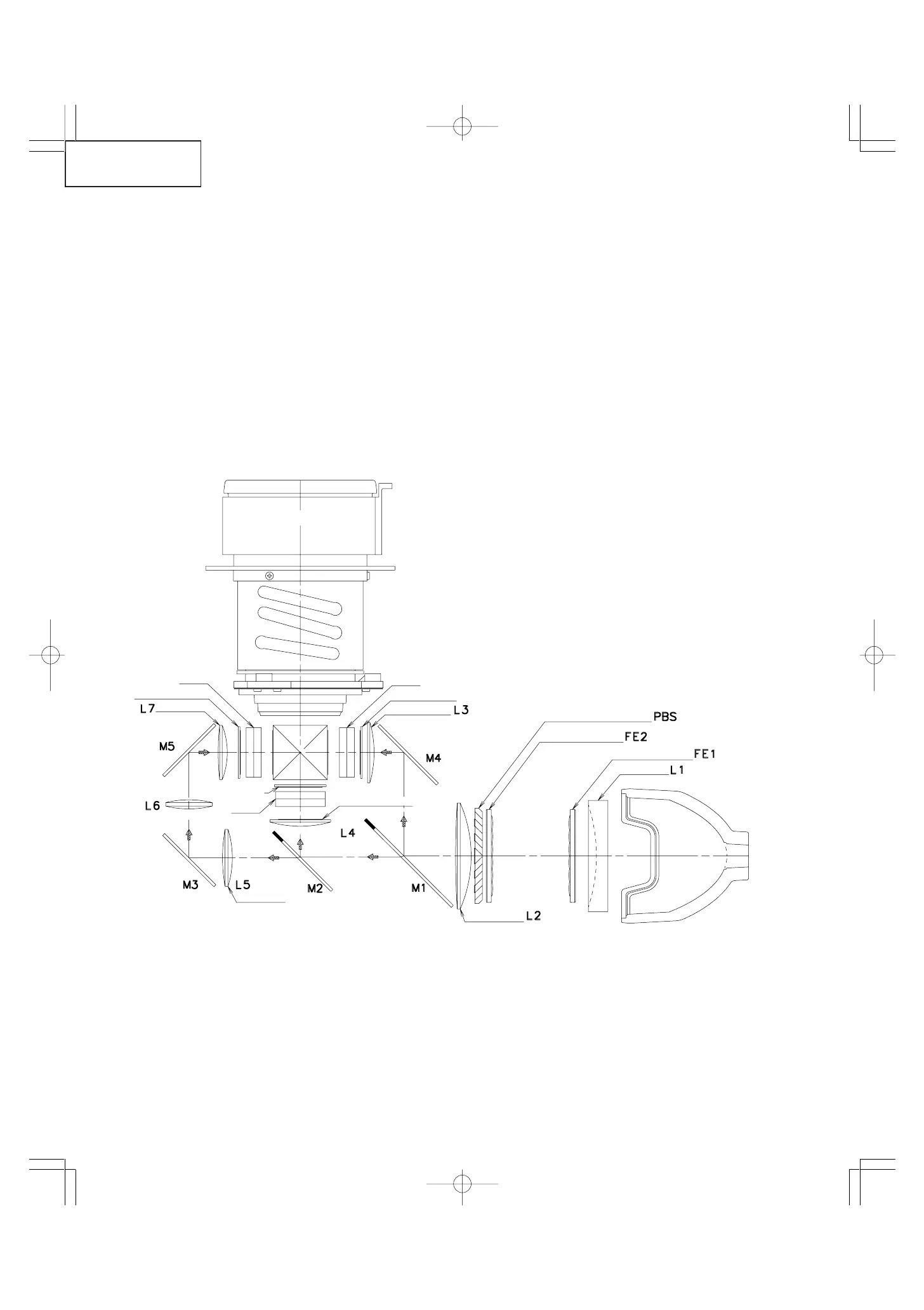

Erläuterungen für das korrekte Setup der optischen Komponenten und Baugruppen (An-

sicht von oben)

Projektionsobjektiv

LCD (R)

Eingangspolarisator (R)

Relaislinse 3

Spiegel (R) 2

Ausgangspolarisator C

LCD (G)

Relaislinse 2

Spiegel (R) 1

Rot

Relaislinse 1

Ausgangspolarisator (R)

Dichromatisches Kreuzprisma

Ausgangspolarisator B

LCD (B)

Eingangspolarisator (B)

Kondensor B

Spiegel B

Eingangspolarisator G

Kondensor G

Grün

G-Reflektor

Grün/Rot

B-Reflektor

Blau

Polarisationsstrahlenteiler (PBS)

Facettenlinse (Ausgang)

Facettenlinse (Eingang)

Konkavlinse

Lampe

Kondensor

Die Reflektoren M1 und M2 so anbringen, daß ihre Markierungen wie oben gezeigt positioniert sind.
