Nr.
Einstellgegenstand
Einstellbedingungen Einstellverfahren
63
PG-B10S
5 Einstellung der
Video-Helligkeit
und des
Kontrastes
1. Ein NTSC-Komposit-10-
Stufensignal (ohne Setup)
mit einem Amplitudenpegel
von 100% zuführen.
2. Die folgenden Gruppen und
Positionen wählen:
Gruppe : VIDEO
Position: Bright
Contrast
(GAMMA-Synchronisationsablauf)
1. Den Einstellwert überprüfen.
Contrast (Weißpegel): 43
Bright (Schwarzpegel): 142
6 PSIG-Einstellung
1. Die folgenden Gruppen
und Positionen wählen:
Gruppe : OUTPUT2
Position: PSIG-H
PSIG-L
2. Den Festwert überprüfen.
PSIG-H: 140
PSIG-L: 105

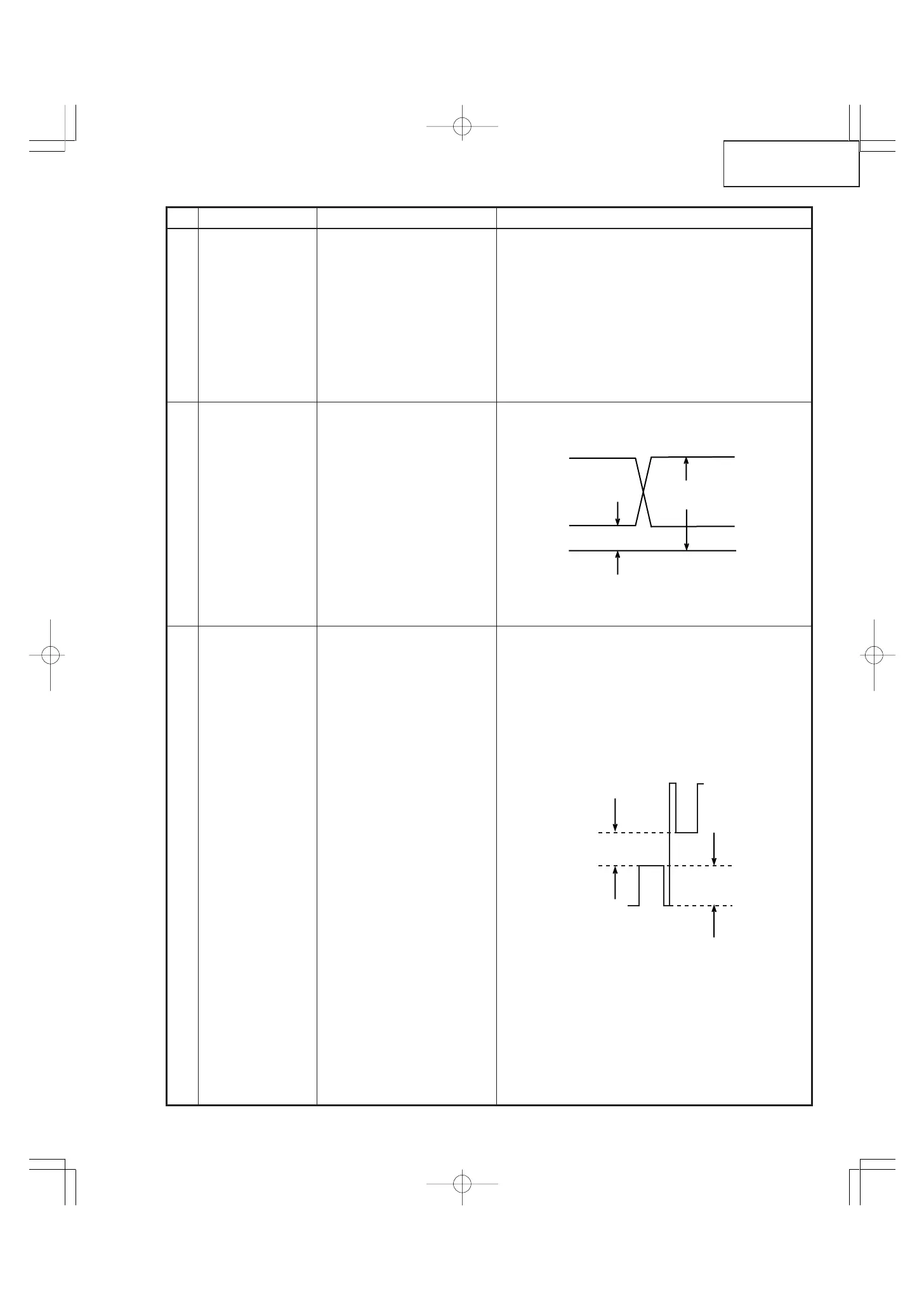

1. Ein SVGA-Signal zuführen, dann die Einstellung
vornehmen, um die folgende PSIG-Wellenform zu
erzeugen (TP1201):
7 Einstellung der
R/G/B-
Schwarzpegel-
Signalamplitude
1. Die folgenden Gruppen
und Positionen wählen:
Gruppe : OUTPUT1
Position:
Für Grün-Einstellung
(G1-BLK)
G1-GAIN
Für Rot-Einstellung
(R1-BLK)
R1-GAIN
Für Blau-Einstellung
(B1-BLK)
B1-GAIN
2. Sich vergewissern, daß die
Farbmarkierungen für die
Prozeßeinstellung am
Bildschirm angezeigt
werden.
3. Für die G-Einstellung ein
Oszilloskop mit Stiften (2)
von P1301 verbinden.
4.Für die R- und B-
Einstellungen ein
Synchroskop mit Stiften (1)
von P1301 bzw. Stiften (3)
von P1301verbinden
1. G1-GAIN wählen. Mit Hilfe des Geräte-
steuerschalters oder der Fernbedienungstaste die
Signalamplitude auf 4,35 Vp-p ± 0,05 V einstellen.
2. Nun G1-BLK wählen. Mit Hilfe des Geräte-
steuerschalters oder der Fernbedienungstaste den
Weiß-zu-Weiß-Pegel auf 1,10 Vp-p ± 0,05 V
einstellen.
3. Die gleichen Einstellungen für R und B wiederholen.
Mit PSIG-H einstellen
Mit PSIG-L einstellen
GND
2.0V DC
(typ)
2.0V DC
(typ)
6.8V DC
(typ)
