ENGINE SYSTEMS
82

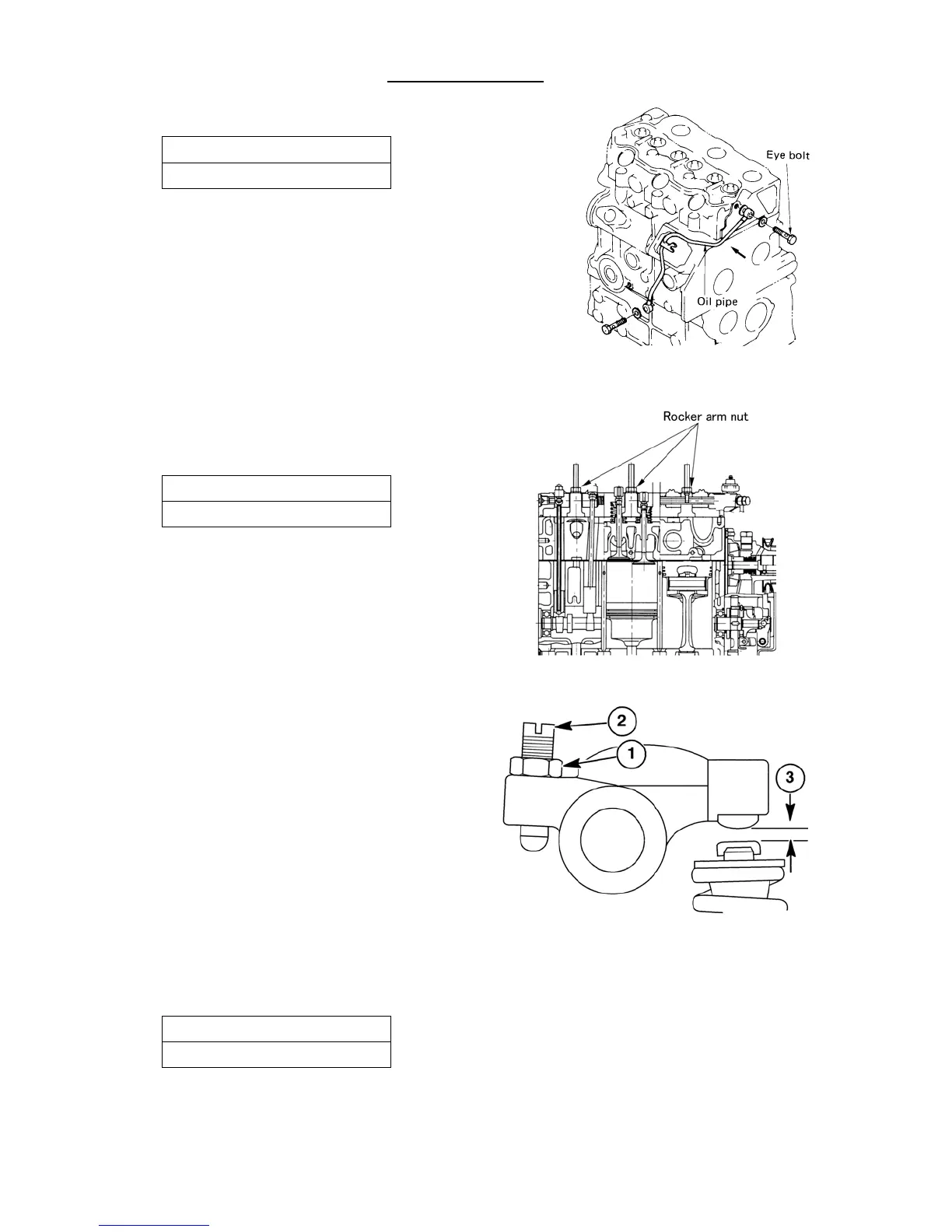

21) Oil pipe
Eye bolt tightening torque
10 ~ 13 N·m (1.0 ~ 1.3 kgf·m)
22) Push rod and Rocker arm ass’y
Install the push rod and rocker arm ass’y
Rocker arm ass’y tightening torque
20 ~ 25 N·m (2.0 ~ 2.5 kgf·m)
23) Valve clearance adjustment
Untighten the nut of the intake and exhaust valves and
adjust to 0.2 mm with adjust screw.
NOTE:
1. Adjust the valve clearance while cold.
2. Set the No. 1 cylinder at the compression TDC,
adjust the valve clearance of the No. 1 intake and
exhaust valves, and No. 2 exhaust valve, turn the
crankshaft 240° counterclockwise when viewed
from the front side, and adjust the No. 2 intake,
and No. 3 intake and exhaust valves.
24) Head cover
Evenly tighten the cylinder head cover, taking care on
the packing.
Head cover tightening torque
10 ~ 12 N·m (1.0 ~ 1.2 kgf·m)
71
72
73
1. Locknut
2. Adjusting Screw
3. Valve Clearance 0.2 mm
