4
Optikachse, Sender
5
Leitung
6
LED-Anzeige gelb: Status des empfange‐
nen Lichtstrahls
7
LED-Anzeige grün: Versorgungsspannung
aktiv
8
Potentiometer: Schaltabstand
4
Optikachse, Sender
5
Steckverbinder, M8
6
LED-Anzeige gelb: Status des empfange‐
nen Lichtstrahls
7
LED-Anzeige grün: Versorgungsspannung
aktiv
8
Potentiometer: Schaltabstand

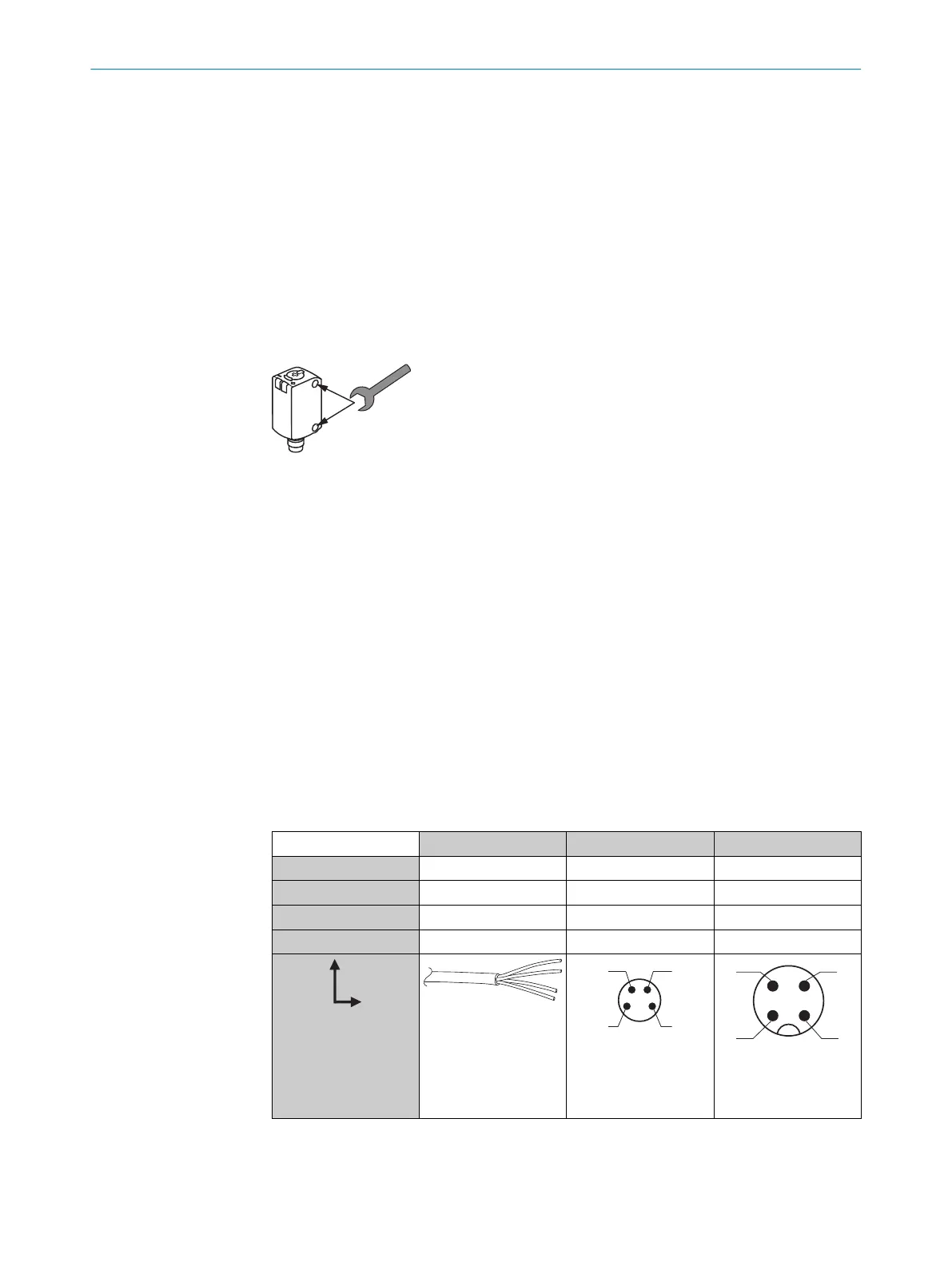

14 Montage
Die Lichtschranke unter Verwendung eines geeigneten Befestigungswinkels montieren
(siehe die SICK Zubehörpalette).
< 0,4 Nm
15 Elektrische Installation
Die Lichtschranken müssen in spannungslosem Zustand (U
V
= 0 V) angeschlossen wer‐
den. Je nach Anschlussart sind die folgenden Informationen zu beachten:
– Steckeranschluss: Anschlussbelegung
– Leitung: Aderfarbe
Spannung erst anlegen/Spannungsversorgung erst einschalten (U
V
> 0 V), wenn alle
elektrischen Anschlüsse hergestellt wurden. Die grüne LED-Anzeige an der Licht‐
schranke leuchtet auf.
Erläuterungen zum Anschlussschema (Tabelle 2 und 3):
Q / Q = Schaltausgänge
n. c. = nicht angeschlossen
DC: 10... 30 V DC, siehe „Technische Daten“, Seite 22
Tabelle 5: DC
GTE6- x24xxV x44xxV x74xxV
1 + (L+) + (L+) + (L+)
2
Q Q Q
3 - (M) - (M) - (M)
4 Q Q Q
1= brn
2 = wht
3 = blu
4 = blk
0.14 mm
2
AWG26
2
1
4
3
1
2
4 3
14 MONTAGE
16
8021850 | SICK
Subject to change without notice
