SICK GTE6 Series

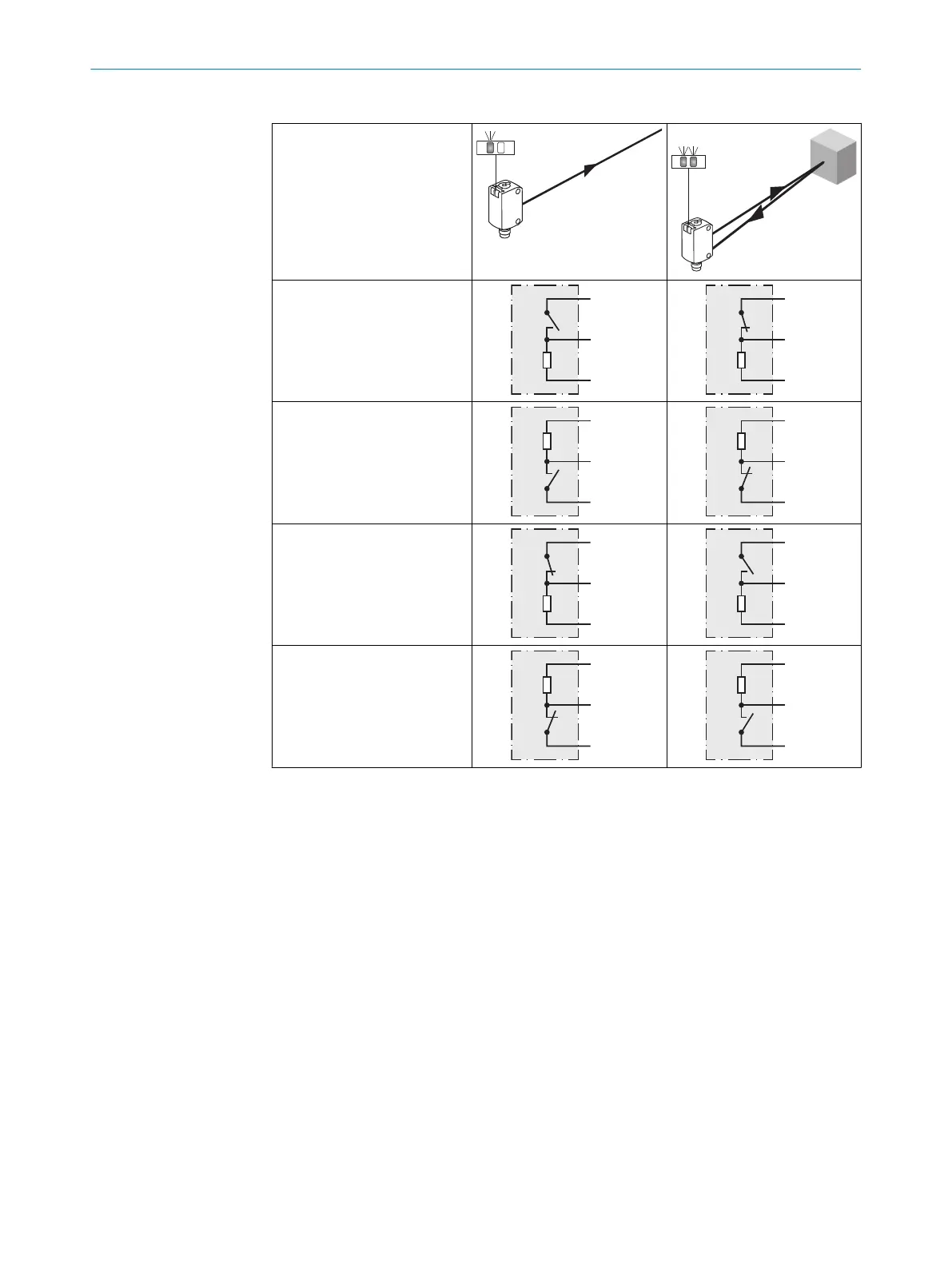

Tableau 10: DC
PNP: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
NPN: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
PNP: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
NPN: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
26 Mise en service
1 Alignement
Aligner le capteur avec l’objet. Choisir la position de façon à ce que le faisceau de lumière
rouge émis rencontre le centre de l’objet. Veiller à ce que l’ouverture optique (vitre frontale)
du capteur soit parfaitement dégagée [voir illustration].
Aligner le capteur avec l’objet. Choisir la position de façon à ce que la lumière infrarouge
(non visible) rencontre le centre de l’objet. Seuls les afficheurs à LED sont capables de
détecter l’alignement correct. Voir illustration et tableau 10. Veiller à ce que l’ouverture
optique (vitre frontale) du capteur soit parfaitement dégagée.
