SICK GTE6 Series User Manual

34.2 (1.35)
37.1 (1.46)
25.4 (1.0)
37.4 (1.47)
21.7 (0.85)
21.7 (0.85) 14.5 (0.57)
7.6 (0.3)
10.3 (0.41)
2
3
4
1
5
6
8
7
7.1
(0.28)

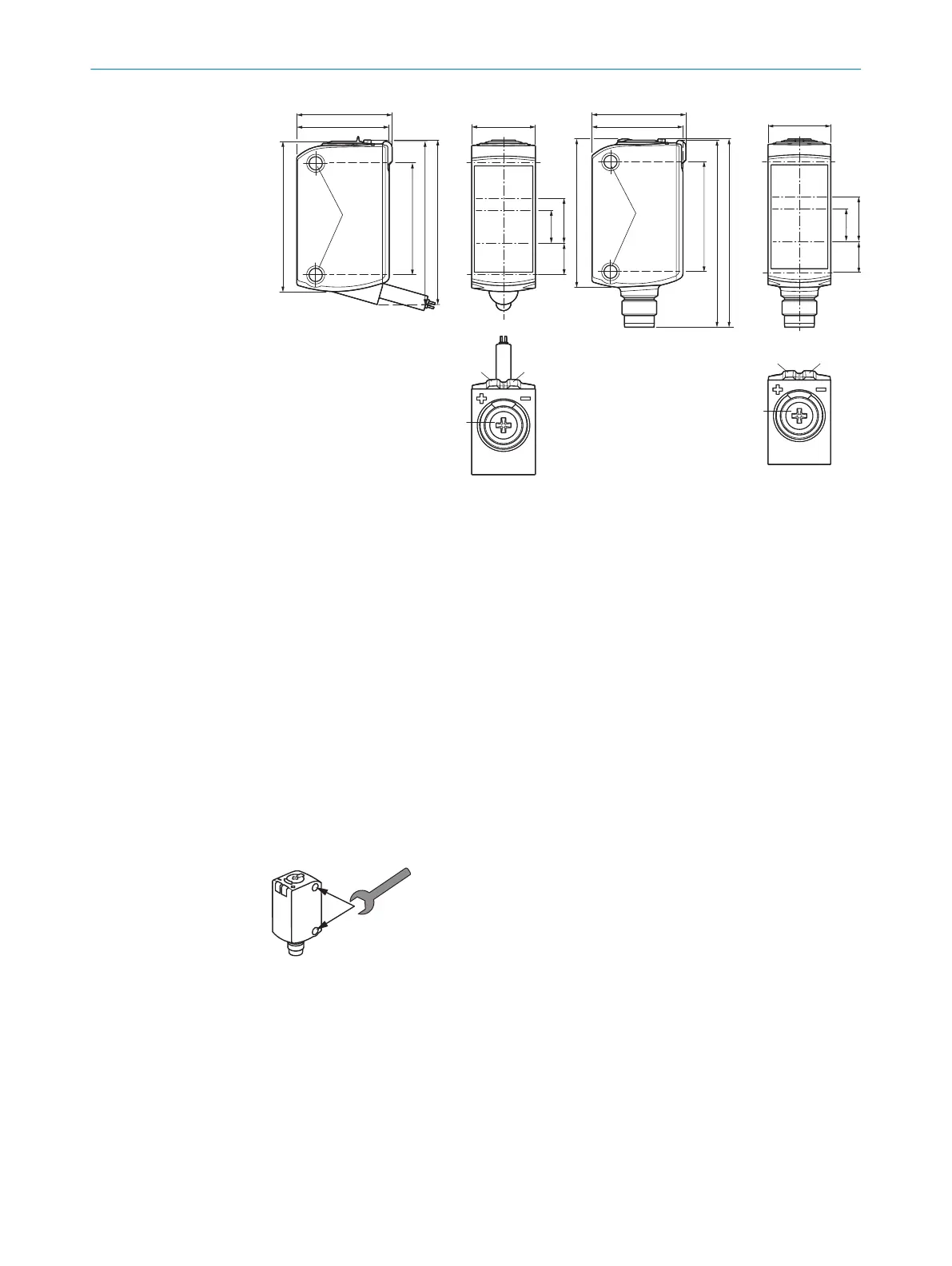

Рисунок 41: Тип подключения: кабель
1
Крепежные отверстия М3
2
Оптическая ось, приемник
3
Оптическая ось, приемник
4
Оптическая ось, передатчик
5
Кабель
6
Желтый светодиодный индикатор:
Состояние принимаемого светового
луча
7
Зеленый светодиодный индикатор:
Включено напряжение электропитания
8
Потенциометр: расстояние
срабатывания
21.7 (0.85)
34.3 (1.35)
43.2 (1.7)
43.5 (1.71)
21.7 (0.85)
14.5 (0.57)
25.4 (1.0)
7.6 (0.3)
7.1
(0.28)
10.3 (0.41)
2
3
4
1
5
6
8
7
Рисунок 42: Тип подключения: штекер, М8
1
Крепежные отверстия М3
2
Оптическая ось, приемник
3
Оптическая ось, приемник
4
Оптическая ось, передатчик
5
Коннектор, М8
6
Желтый светодиодный индикатор:
Состояние принимаемого светового
луча
7
Зеленый светодиодный индикатор:
Включено напряжение электропитания
8
Потенциометр: расстояние
срабатывания
84 Монтаж
Установите датчик при помощи соответствующего крепежного кронштейна (см.
перечень вспомогательных принадлежностей SICK).
< 0.4 Nm
85 Электрическое подключение
Датчики должны подключаться в состоянии отсутствия подачи напряжения (U
V
= 0 В).
В зависимости от типа подключения, следует соблюдать следующие указания:
– Подключение разъема типа «папа»: назначение контактов
– Кабель: цвет провода
Подача напряжения/включение электропитания (U
V
> 0 В) допускается только после
завершения всех электрических подключений. На датчике загорается зеленый
светодиодный индикатор.
83 ЭКСПЛУАТАЦИЯ И ИНДИКАТОРЫ СОСТОЯНИЯ
92
8021850 | SICK
Subject to change without notice
