SICK GTE6 Series User Manual

2
Eixo óptico, receptor
3
Eixo óptico, receptor
4
Eixo óptico, emissor
5
Cabo
6
Indicador LED amarelo: Status do feixe
de luz recebido
7
Indicador LED verde: Tensão de ali‐
mentação
8
Potenciômetro: distância de comutação
2
Eixo óptico, receptor
3
Eixo óptico, receptor
4
Eixo óptico, emissor
5
Conector, M8
6
Indicador LED amarelo: Status do feixe
de luz recebido
7
Indicador LED verde: Tensão de ali‐
mentação
8
Potenciômetro: distância de comutação

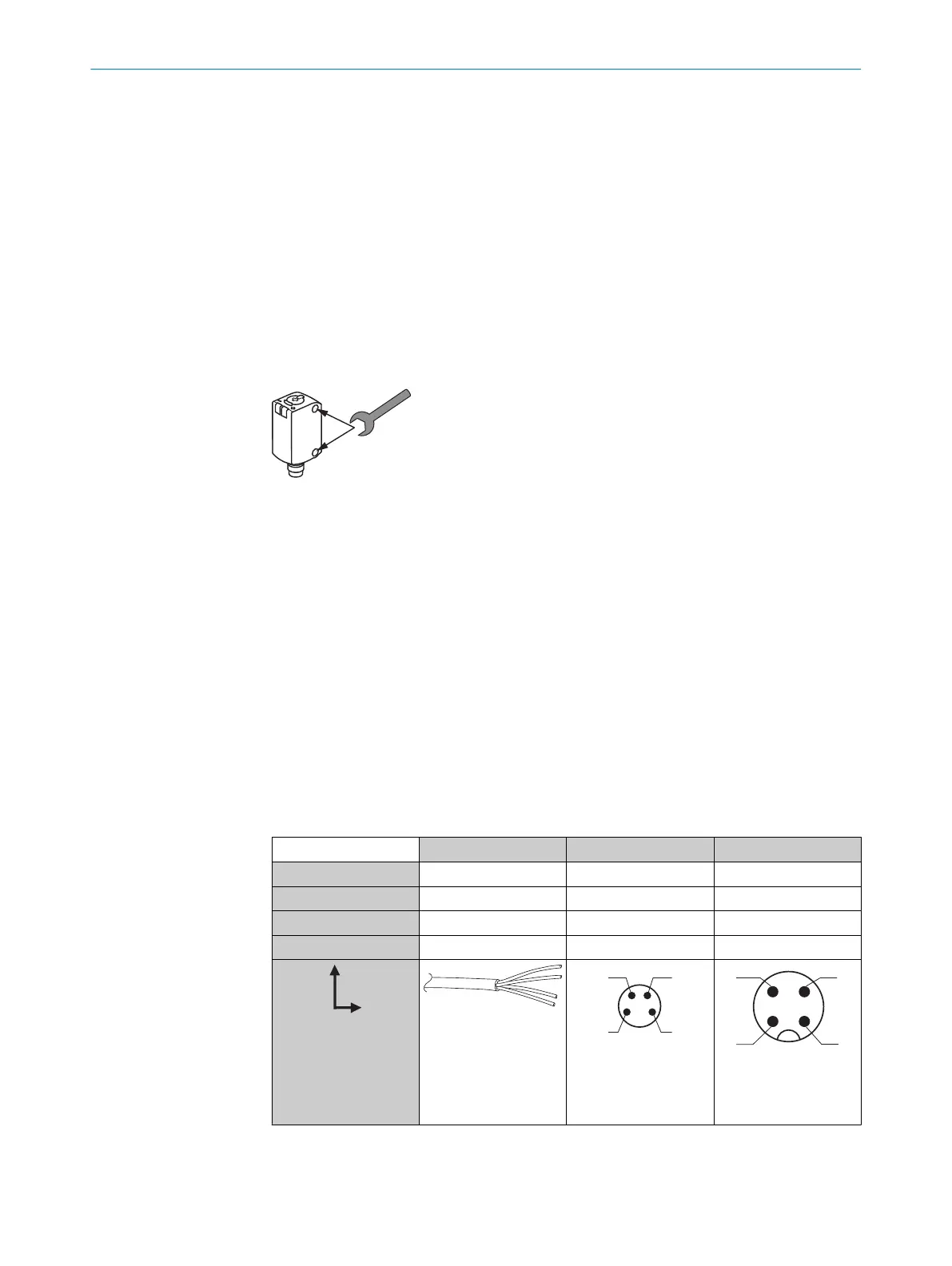

34 Montagem
Monte o sensor utilizando um suporte adequado (consulte os acessórios da SICK).
< 0.4 Nm
35 Instalação elétrica
Os sensores devem ser conectados a um estado livre de tensão (U
V
= 0 V). As seguin‐
tes informações devem ser observadas, dependendo do tipo de conexão:
– Conector macho: atribuição do pino
– Cores: cor do fio
Somente aplique tensão/ligue a alimentação (U
V
> 0 V) depois que as conexões elétri‐
cas forem estabelecidas. O indicador LED verde acende no sensor.
Explicações do esquema de conexões (Tabelas 2 e 3):
Q / Q = saídas de comutação
n. c. = não conectado
CC: 10... 30 V CC, ver „Especificações técnicas“, página 44
Tabela 13: DC
GTE6- x24xxV x44xxV x74xxV
1 + (L+) + (L+) + (L+)
2
Q Q Q
3 - (M) - (M) - (M)
4 Q Q Q
1= brn
2 = wht
3 = blu
4 = blk
0.14 mm
2
AWG26
2
1
4
3
1
2
4 3
34 MONTAGEM
38
8021850 | SICK
Subject to change without notice
