SICK GTE6 Series User Manual

3
Axe optique, récepteur
4
Axe optique, émetteur
5
Câble
6
Afficheur à LED jaune : État du faisceau
lumineux reçu
7
Afficheur à LED verte : Tension d'alimen‐
tation active
8
Potentiomètre : distance de commuta‐
tion
2
Axe optique, récepteur
3
Axe optique, récepteur
4
Axe optique, émetteur
5
Connecteur, M8
6
Afficheur à LED jaune : État du faisceau
lumineux reçu
7
Afficheur à LED verte : Tension d'alimen‐
tation active
8
Potentiomètre : distance de commuta‐
tion

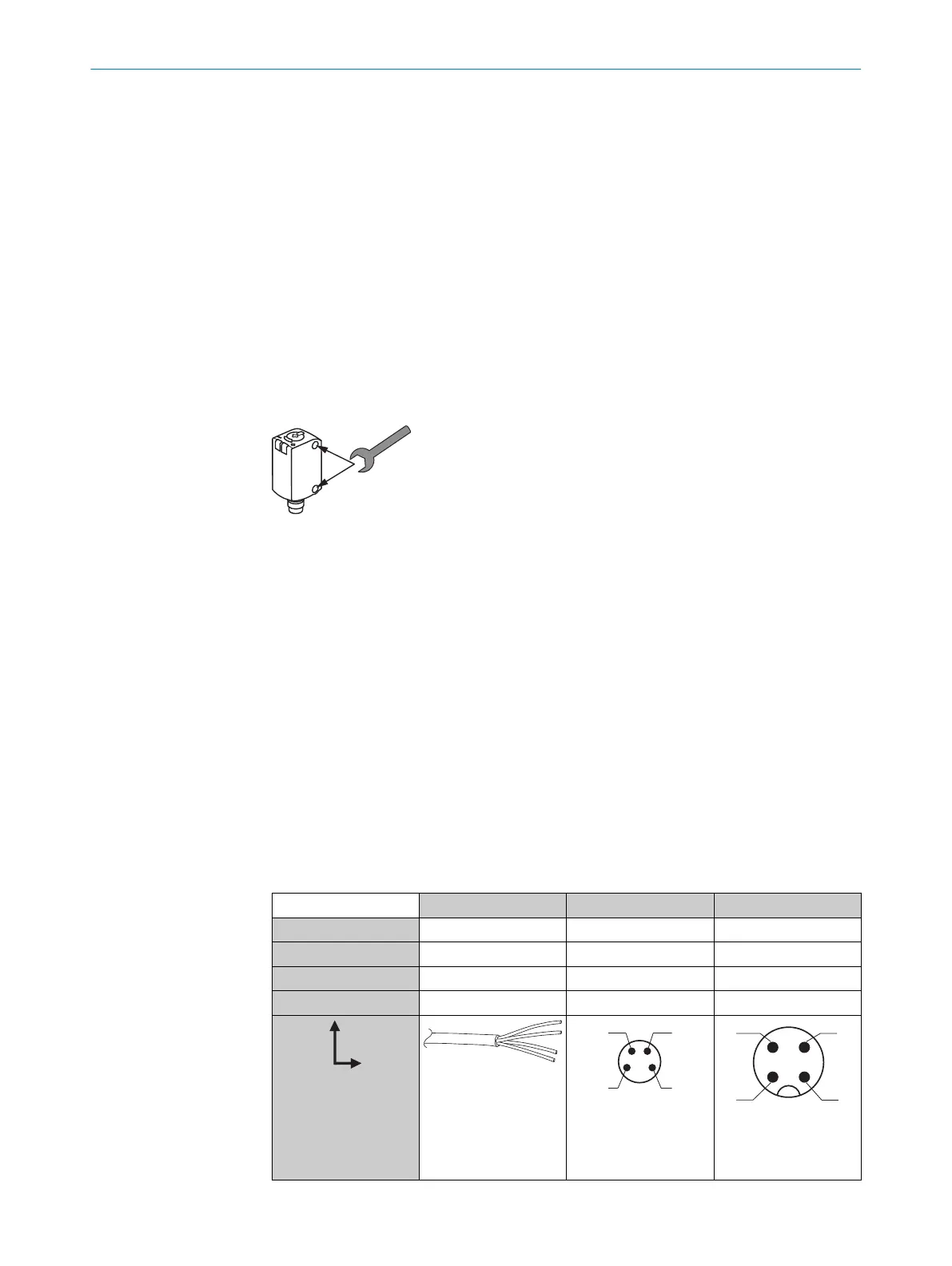

24 Montage
Monter le capteur à l’aide d’une équerre de fixation adaptée (voir la gamme d’acces‐
soires de SICK).
< 0.4 Nm
25 Installation électrique
Les capteurs doivent être connectés hors tension (U
V
= 0 V). Observer les informations
suivantes, en fonction du mode de raccordement :
– Raccordement du connecteur mâle : affectation des broches
– Câble : couleur des conducteurs
Appliquer la tension/activer l’alimentation électrique (U
V
> 0 V) seulement lorsque tous
les raccordements électriques ont été établis. L’afficheur à LED verte s’allume sur le
capteur.
Explications du schéma de raccordement (tableaux 2 et 3) :
Q / Q = sorties de commutation
n. c. = non connecté
CC : 10... 30 V CC, voir „Caractéristiques techniques“, page 33
Tableau 9: DC
GTE6- x24xxV x44xxV x74xxV
1 + (L+) + (L+) + (L+)
2
Q Q Q
3 - (M) - (M) - (M)
4 Q Q Q
1= brn
2 = wht
3 = blu
4 = blk
0.14 mm
2
AWG26
2
1
4
3
1
2
4 3
MONTAGE 24
8021850 | SICK
