0 400 600200 800 1.000
100
10
1
Funktionsreserve
Abstand in mm
2
90%/90%
18%/90%
1

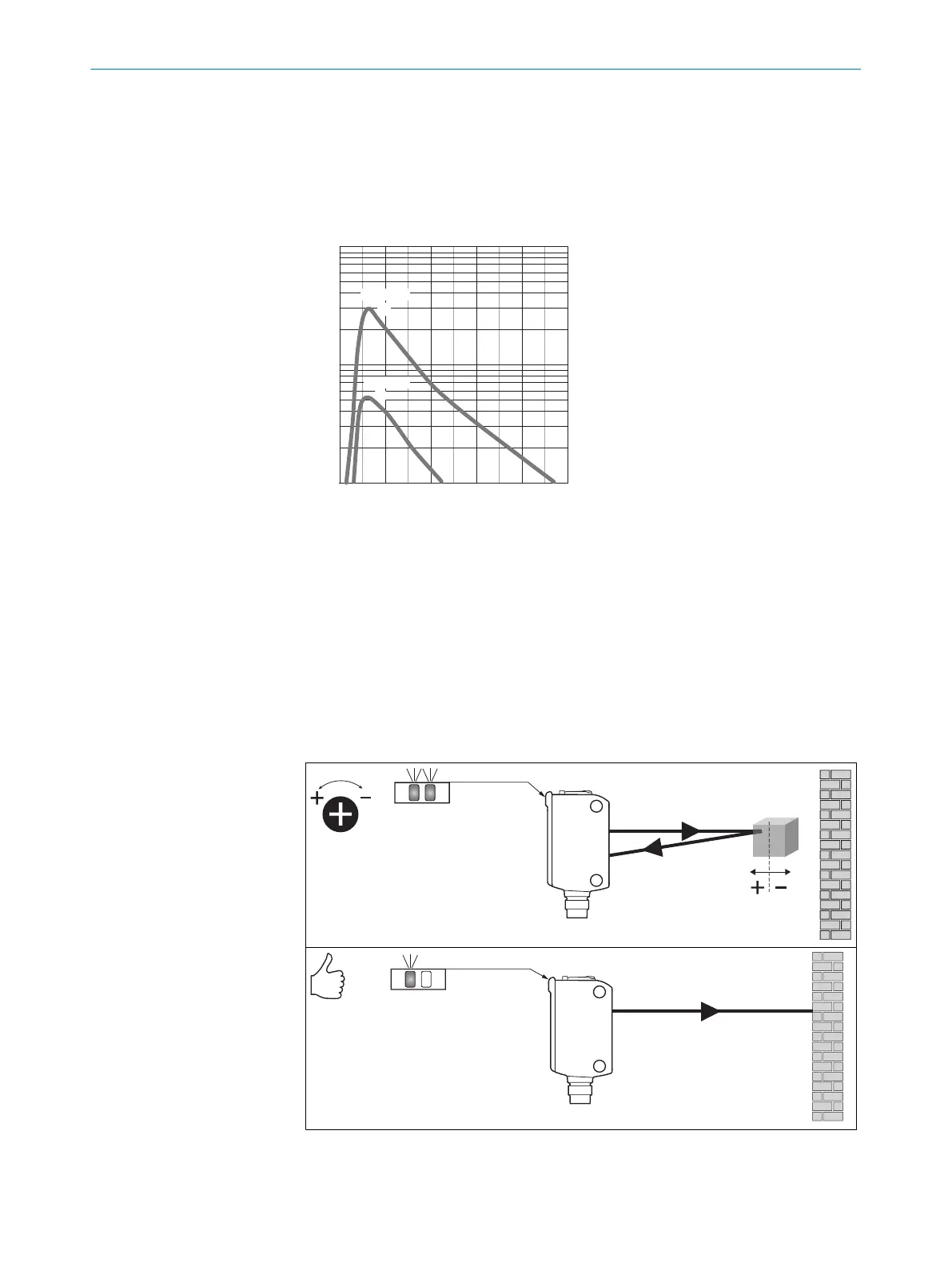

Abbildung 10: IR: Schaltabstand bis zu
900 mm
1
Schaltabstand auf Schwarz, 6 % Remission
2
Schaltabstand auf Grau, 18 % Remission
3
Schaltabstand auf Weiß, 90 % Remission
3 Einstellung des Schaltabstands
Die Empfindlichkeit (Schaltabstand) wird mit dem Potentiometer eingestellt (Typ: 270°).
Drehung im Uhrzeigersinn: Empfindlichkeit (Schaltabstand) erhöht; Drehung gegen den
Uhrzeigersinn: Empfindlichkeit (Schaltabstand) verringert. Es wird empfohlen, das Objekt
innerhalb des Schaltabstands zu platzieren. Nach Einstellung der Empfindlichkeit das
Objekt aus dem Strahlweg nehmen. Der Schaltausgang wird umgeschaltet.
Tabelle 7: Einstellung des Schaltabstands
Der Sensor ist justiert und betriebsbereit.
INBETRIEBNAHME
16
8021850 | SICK
Subject to change without notice
19
