SICK GTE6 Series User Manual

0 400 600200 800 1.000
100
10
1
Funktionsreserve
Abstand in mm
2
90%/90%
18%/90%
1

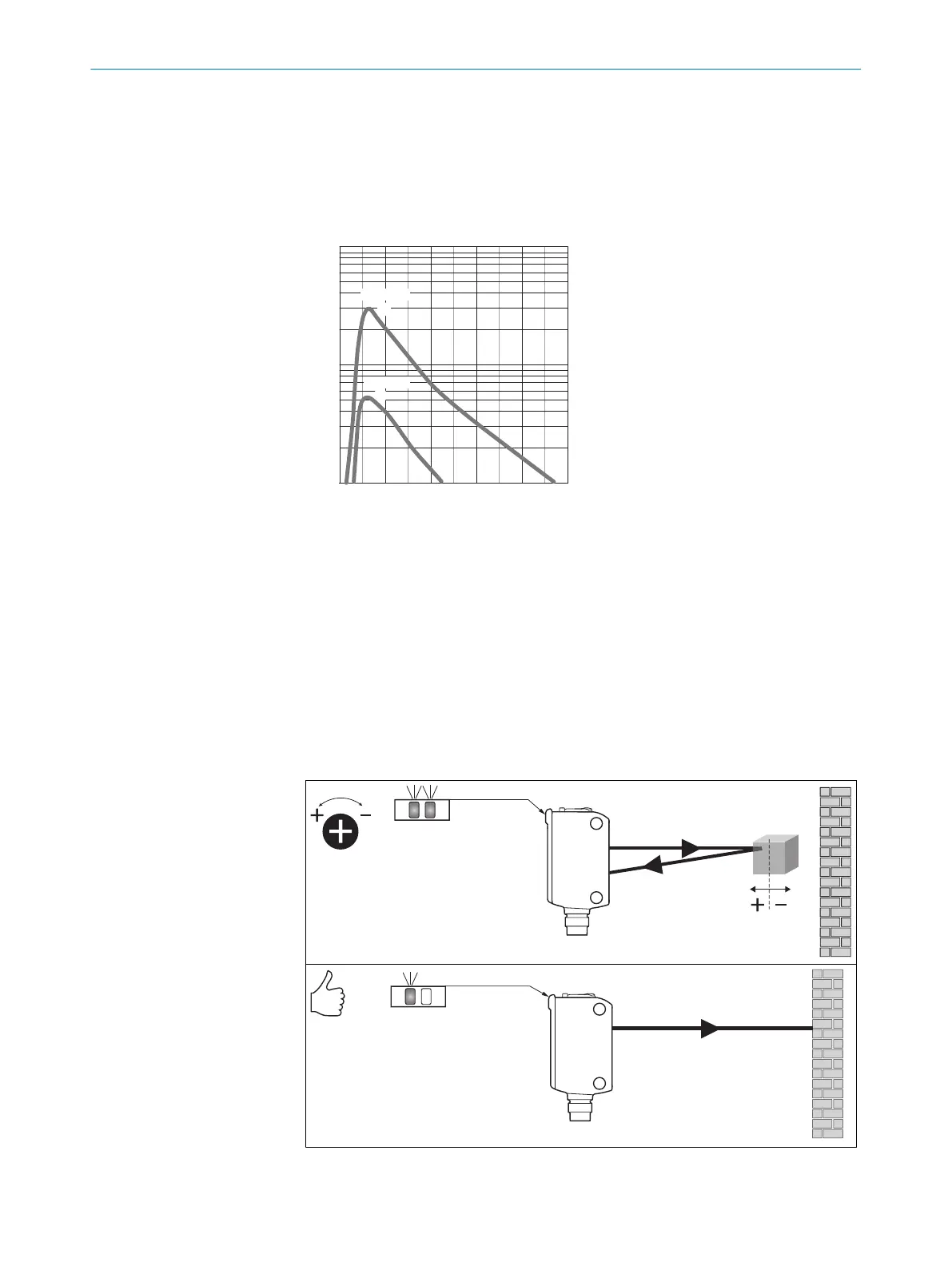

Illustration 15: IR : Distance de commutation
jusqu’à 900 mm
1
Distance de commutation sur du noir, 6 % de rémission
2
Distance de commutation sur du gris, 18 % de rémission
3
Distance de commutation sur du blanc, 90 % de rémission
3 Réglage de la distance de commutation
La sensibilité (distance de commutation) est réglée avec le potentiomètre (type : 270°).
Rotation dans le sens des aiguilles d’une montre : sensibilité (distance de commutation)
accrue ; rotation dans le sens inverse des aiguilles d’une montre : sensibilité (distance de
commutation) réduite. Nous conseillons de placer l’objet dans la distance de commuta‐
tion. Une fois la sensibilité réglée, retirer l’objet de la trajectoire du faisceau. La sortie de
commutation change.
Tableau 11: Réglage de la distance de commutation
Le capteur est réglé et prêt à fonctionner.
26
MISE EN SERVICE
30
8021850 | SICK
