SICK WT34 - Page 102

2
検出距離
WT34 は背景抑制機能付きリフレクタ形光電スイッチです。検出対象物の反射率と、
その後ろに背景がある場合にはその反射率に応じて、設定した検出距離 (x) と背景間
の最小距離 (y) を維持する必要があります。
反射率: 6% = 黒色 1、18% = 灰色 2、90% = 白色 3 (DIN 5033 に準拠した白)。当
社では、反射率が低い対象物を使用して設定を行うことを推奨しています。

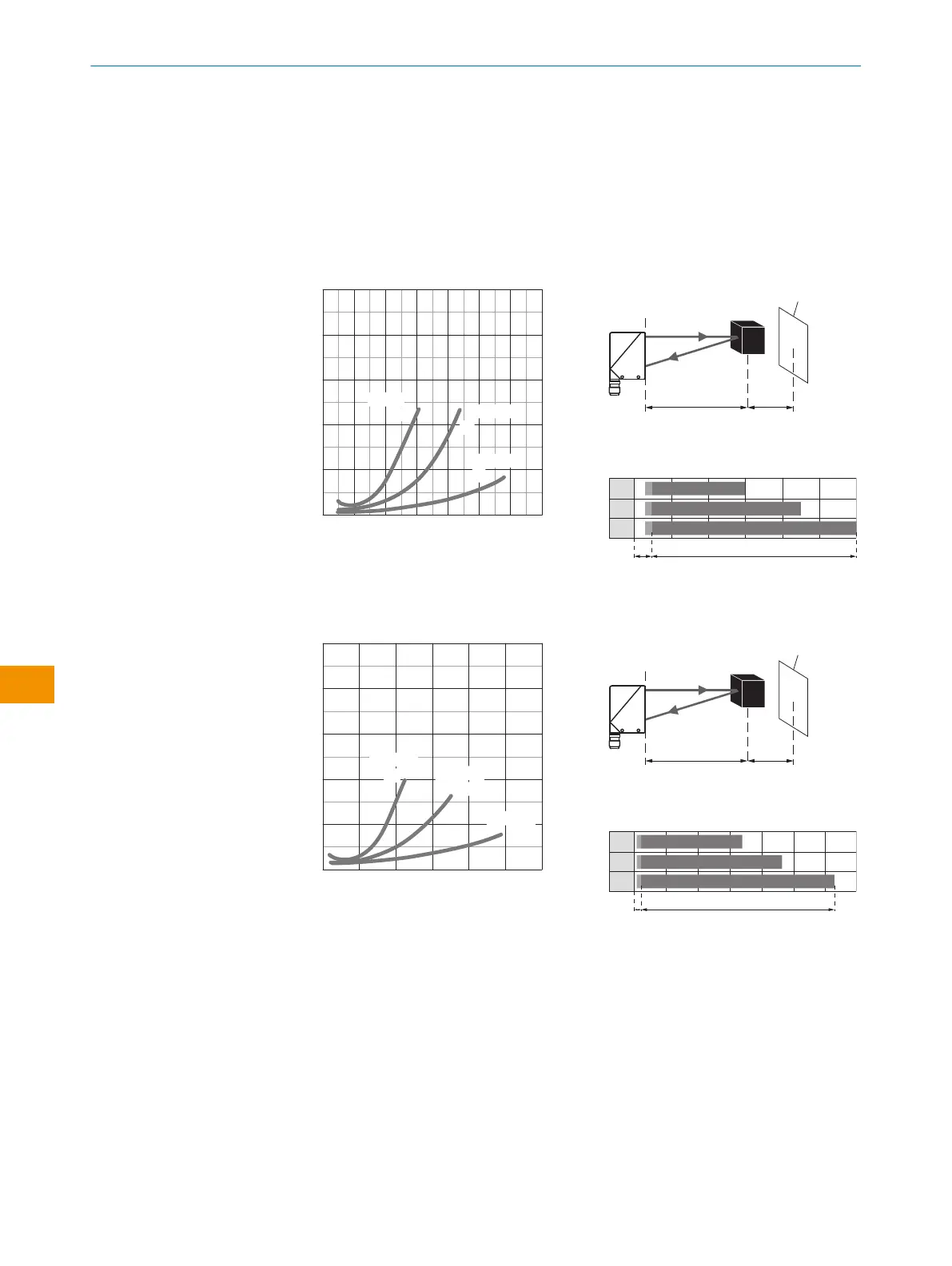

背景抑制用の最小間隔 (= y) は、図 [図 5 1] に基づいて以下の通り算出できます:
例: x = 600 mm、y = 4.5 => 600 mm の 4.5 % = 27 mm。つまりセンサからの間隔が
627mm より大きい場合に背景が抑制されます。
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Distance in mm
1
2
3
y
x
図 5: WT34-Xx4x、-Xx5x、赤色光
yx
white back-
ground (90%)
x = 600mm、y = 27mm
(= 600mm の 4.5%)
100 600
100 900
100 1,200
1
2
3
A B
A = 検出距離 (反射率に応じて異なる)
B = 設定範囲
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Distance in mm
1
2
3
y
x
図 6: WT34-Xx1x、-Xx2x、赤外光
yx
white back-
ground (90%)
x = 1,000mm、y = 30mm
(= 1,000mm の 3%)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = 検出距離 (反射率に応じて異なる)
B = 設定範囲
