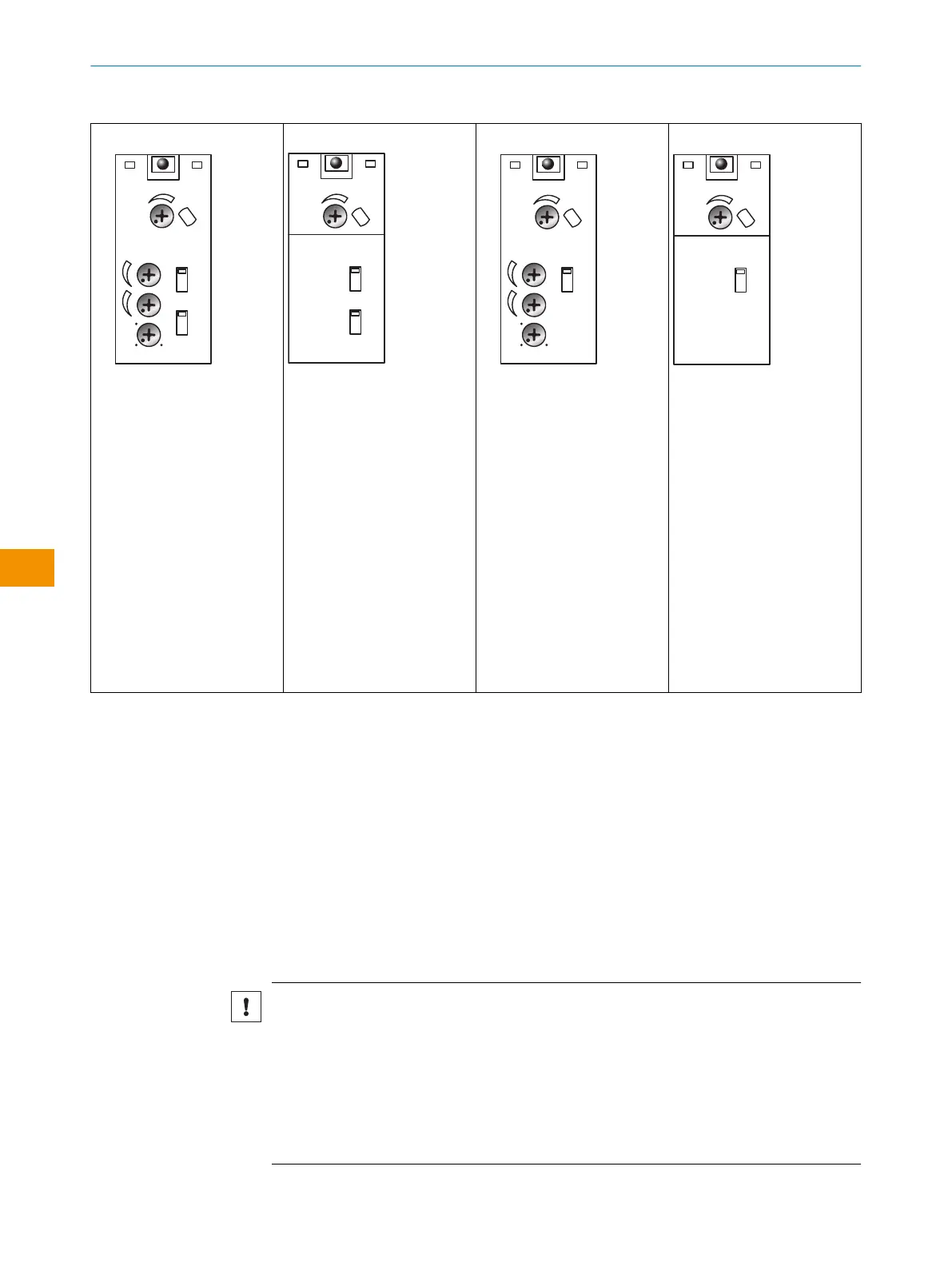

Tabla 1: Elementos de control y visualización
t
2
t
2
t
1
t
1
t
1
+ t
2
t
0
PNP
NPN
D
H
1
2
3
6
4
5
7
1.0
1
LED amarillo
2
Potenciómetro: ajuste
de la distancia de con‐
mutación
3
Conmutador: claro
(H)/oscuro (D)
4
Conmutador:
NPN/PNP
5
Potenciómetro: ajuste
del tiempo de retardo
t
2
6
Potenciómetro: ajuste
del tiempo de retardo
t
1
7
Potenciómetro: ajuste
de la fase de tiempo
PNP
NPN
D
H
1.0
1
2
3
4
1
LED amarillo
2
Potenciómetro: ajuste
de la distancia de con‐
mutación
3
Conmutador: claro
(H)/oscuro (D)
4
Conmutador:
NPN/PNP
t
2
t
2
t
1
t
1
t
1
+ t
2
t
0
D
H
1.0
1
2
3
5
4
6
1
LED amarillo
2
Potenciómetro: ajuste
de la distancia de con‐
mutación
3
Conmutador: claro
(H)/oscuro (D)
4
Potenciómetro: ajuste
del tiempo de retardo
t
2
5
Potenciómetro: ajuste
del tiempo de retardo
t
1
6
Potenciómetro: ajuste
de la fase de tiempo
D
H
1.0
1
2
3
1
LED amarillo
2
Potenciómetro: ajuste
de la distancia de con‐
mutación
3
Conmutador: claro
(H)/oscuro (D)
4 Montaje
Montar el sensor en una escuadra de fijación adecuada (véase el programa de acceso‐
rios SICK).
Respetar el par de apriete máximo admisible del sensor de 2Nm.
Respetar la orientación preferente del objeto con respecto al sensor, véase véase
"Dibujo acotado", página 54.
5 Instalación eléctrica
5.1 Indicaciones de instalación eléctrica
IMPORTANTE
Daños en el dispositivo por tensión de alimentación incorrecta
Una tensión de alimentación incorrecta puede producir daños en el dispositivo.
■
Utilizar el dispositivo únicamente con una tensión de seguridad extra-baja segura
(SELV/PELV).
■
El sensor es un dispositivo de la clase de protección III.
■
Utilizar el dispositivo solo con una fuente de alimentación LPS (Limited Power
Source) conforme a IEC 62368-1 o NEC clase 2.
