– Conexión de conectores macho: observar la asignación de patillas. Si la tapa está
abierta, el conector macho puede girarse hacia la horizontal y la vertical
– Conexión por borne: observar el diámetro de cable admisible de 5 a 10mm. Si
la tapa está abierta, el racor M16 puede girarse hacia la horizontal y la vertical.
Aflojar el racor M16 y retirar los tapones de obturación. Pasar el cable de alimen‐
tación sin tensión y conectar el sensor de acuerdo a tabla 2 y tabla 4. Volver a
apretar el racor M16 con obturación para garantizar el tipo de protección IP del
dispositivo.

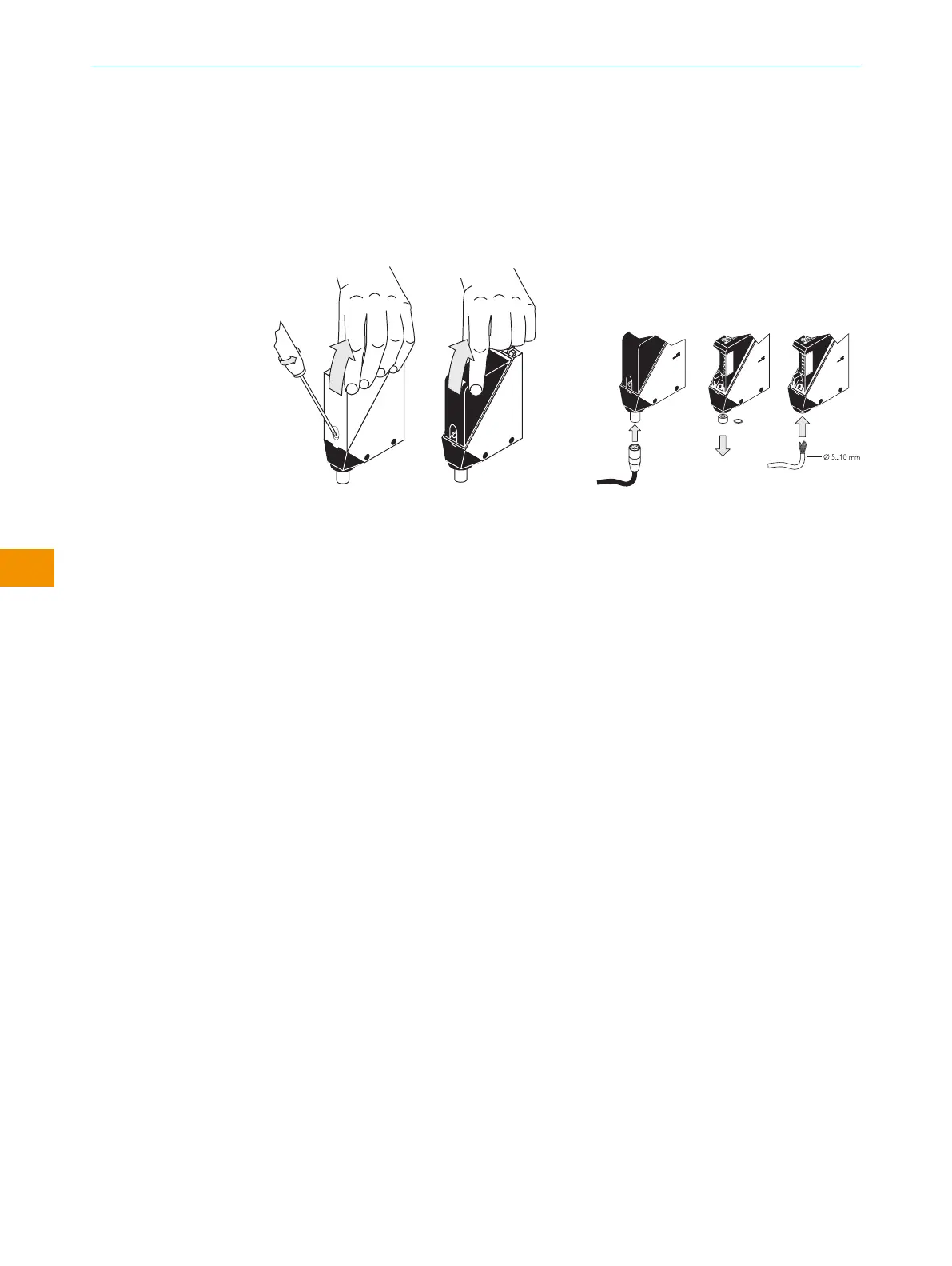

Figura 1: Apertura del sensor Figura 2: Conexión eléctrica
No aplicar o conectar la fuente de alimentación hasta que no se hayan finalizado todas
las conexiones eléctricas.
5.4
Indicaciones para la asignación de pines
Explicación de los términos de conexión empleados en las siguientes tablas:
•
BN = Brown (marrón)
•
WH = White (blanco)
•
BU = Blue (azul)
•
BK = Black (negro)
•
n. c. = no conectado
•
Q = Salida digital
•
TE/Test = entrada de prueba (véase tabla 2 y Funciones adicionales)
•
Alarma = salida de alarma (véase tabla 2 y Funciones adicionales)
•
L+ = Tensión de alimentación (U
B
)
•
M = Masa
