3 Ajuste de la distancia de conmutación
Sensor con potenciómetro: abrir la tapa y la cubierta de protección del sensor prestando
atención a que no entre suciedad en el dispositivo.
Con el potenciómetro (tipo: sin tope) se ajusta la distancia de conmutación. Giro hacia
la derecha: aumenta la distancia de conmutación; giro hacia la izquierda: se reduce la dis‐
tancia de conmutación. Recomendamos poner la distancia de conmutación en el objeto,
p.ej., véase tabla 8. Una vez ajustada la distancia de conmutación, retirar el objeto de la
trayectoria del haz; el fondo se suprime, y la salida conmutada cambia [véase figura 5 y
figura 6].

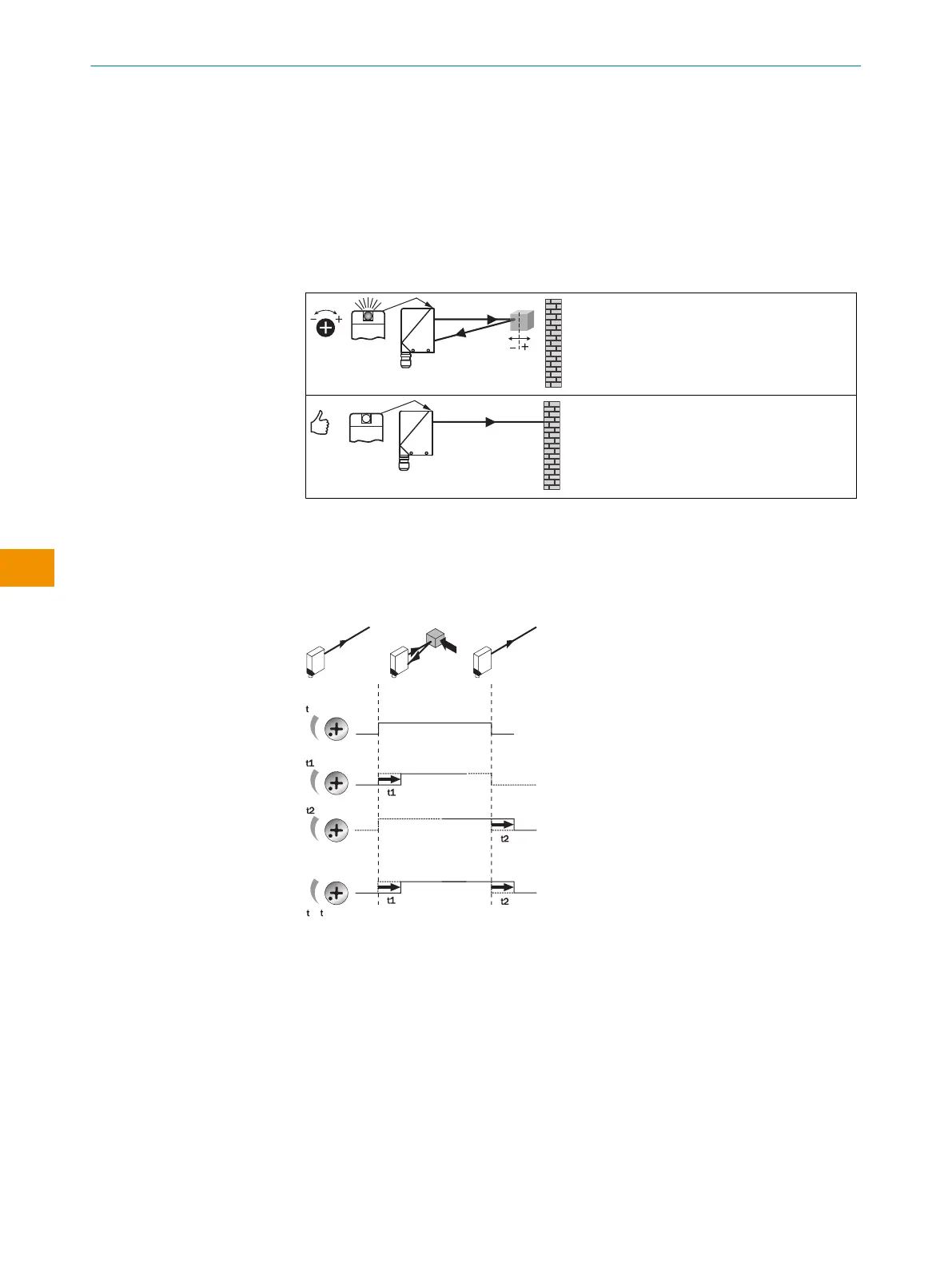

Tabla 8: Ajuste de la distancia de conmutación
El sensor está ajustado y listo para su uso.
4 Ajuste de las funciones de temporización
WT34: t0 = sin tiempo de retardo, t1 = tiempo de retardo, t2 = tiempo de retardo; para -R
se aplica: 0 = relé inactivo, 1 = relé activo. Selector de fases de tiempo, regulable en el
dispositivo según el siguiente gráfico.
Fases de tiempo: regulables de 0,5 ... 10s.
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.
Figura 7: Funciones de temporización
8 Dispositivos con características especiales
WT34-V210S01, WT34-R210S02: ajuste previo a conmutación en oscuro
WT34-B400S04: ajuste previo a conmutación en claro, tamaño del spot aprox. Ø
15mm (1m)
WT34-R210S06: supresión del área cercana (sin detección entre 0 y 80mm)
WT34-R220S07: cubrimiento negro entre el emisor y el receptor
