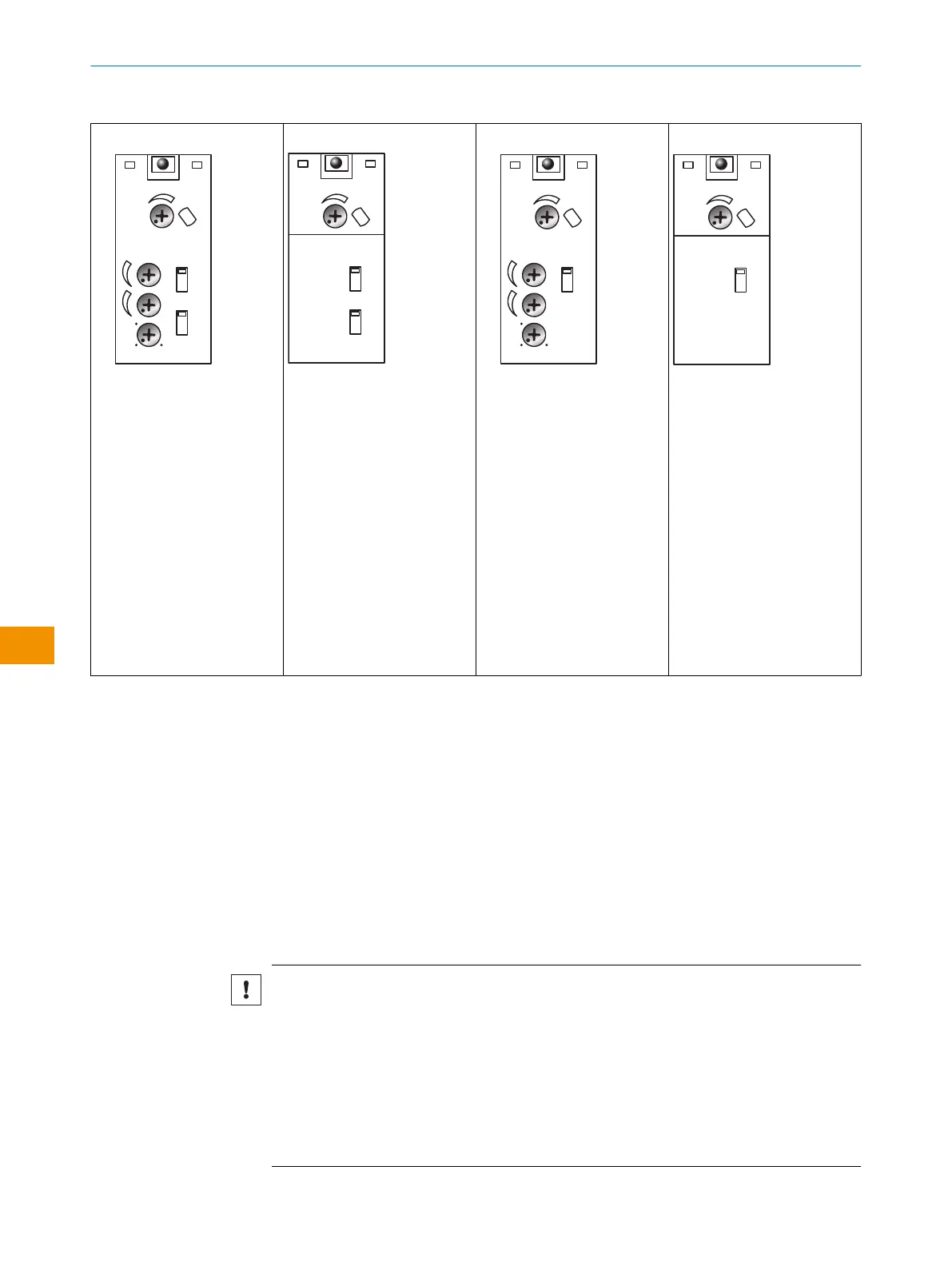

Tabella 1: elementi di comando e visualizzazione
t
2
t
2
t
1
t
1
t
1
+ t
2
t
0
PNP
NPN
D
H
1
2
3
6
4
5
7
1.0
1
Indicatore LED giallo
2
Potenziometro: impo‐
stazione della
distanza di lavoro
3
Commutatore: light on
(H) / dark on (D)
4
Commutatore:
NPN/PNP
5
Potenziometro: impo‐
stazione ritardo t
2
6
Potenziometro: impo‐
stazione ritardo t
1
7
Potenziometro: impo‐
stazione scala tempo‐
rale
PNP
NPN
D
H
1.0
1
2
3
4
1
Indicatore LED giallo
2
Potenziometro: impo‐
stazione della
distanza di lavoro
3
Commutatore: light on
(H) / dark on (D)
4
Commutatore:
NPN/PNP
t
2
t
2
t
1
t
1
t
1
+ t
2
t
0
D
H
1.0
1
2
3
5
4
6
1
Indicatore LED giallo
2
Potenziometro: impo‐
stazione della
distanza di lavoro
3
Commutatore: light on
(H) / dark on (D)
4
Potenziometro: impo‐
stazione ritardo t
2
5
Potenziometro: impo‐
stazione ritardo t
1
6
Potenziometro: impo‐
stazione scala tempo‐
rale
D
H
1.0
1
2
3
1
Indicatore LED giallo
2
Potenziometro: impo‐
stazione della
distanza di lavoro
3
Commutatore: light on
(H) / dark on (D)
4 Montaggio
Montare il sensore su una staffa di fissaggio adatta (vedi il programma per accessori
SICK).
Rispettare la coppia di serraggio massima consentita del sensore di 2Nm.
Rispettare la direzione preferenziale dell’oggetto in relazione al sensore, cfr. v. "Disegno
quotato", pagina 90.
5 Installazione elettrica
5.1 Indicazioni per l’installazione elettrica
IMPORTANTE
Danno al dispositivo a causa di tensione di alimentazione sbagliata!
Una tensione di alimentazione sbagliata può provocare un danneggiamento del disposi‐
tivo.
■
Adoperare il dispositivo solo con un sistema sicuro a bassissima tensione (SELV/
PELV).
■
Il sensore è un dispositivo della classe di protezione III.
■
Adoperare il dispositivo solo con LPS (Limited Power Source) conforme a IEC
62368-1 o ad alimentatore NEC Class 2.
