本製品は EU 機械指令に従った安全関連装置ではありません。
直射紫外線 (日光) やその他の天候の影響を受ける場所には、本製品を
設置しないでください。
本製品は水分および汚れから十分に保護してください。
2.1 正しいご使用方法
WT34 とはリフレクタ形光電スイッチ (以下センサと呼ぶ) で、物体、動物または人
物などを光学技術により非接触で検知するための装置です。製品を用途以外の目
的で使用したり改造したりした場合は、SICK AG に対する一切の保証請求権が無効
になります。
3
製品説明

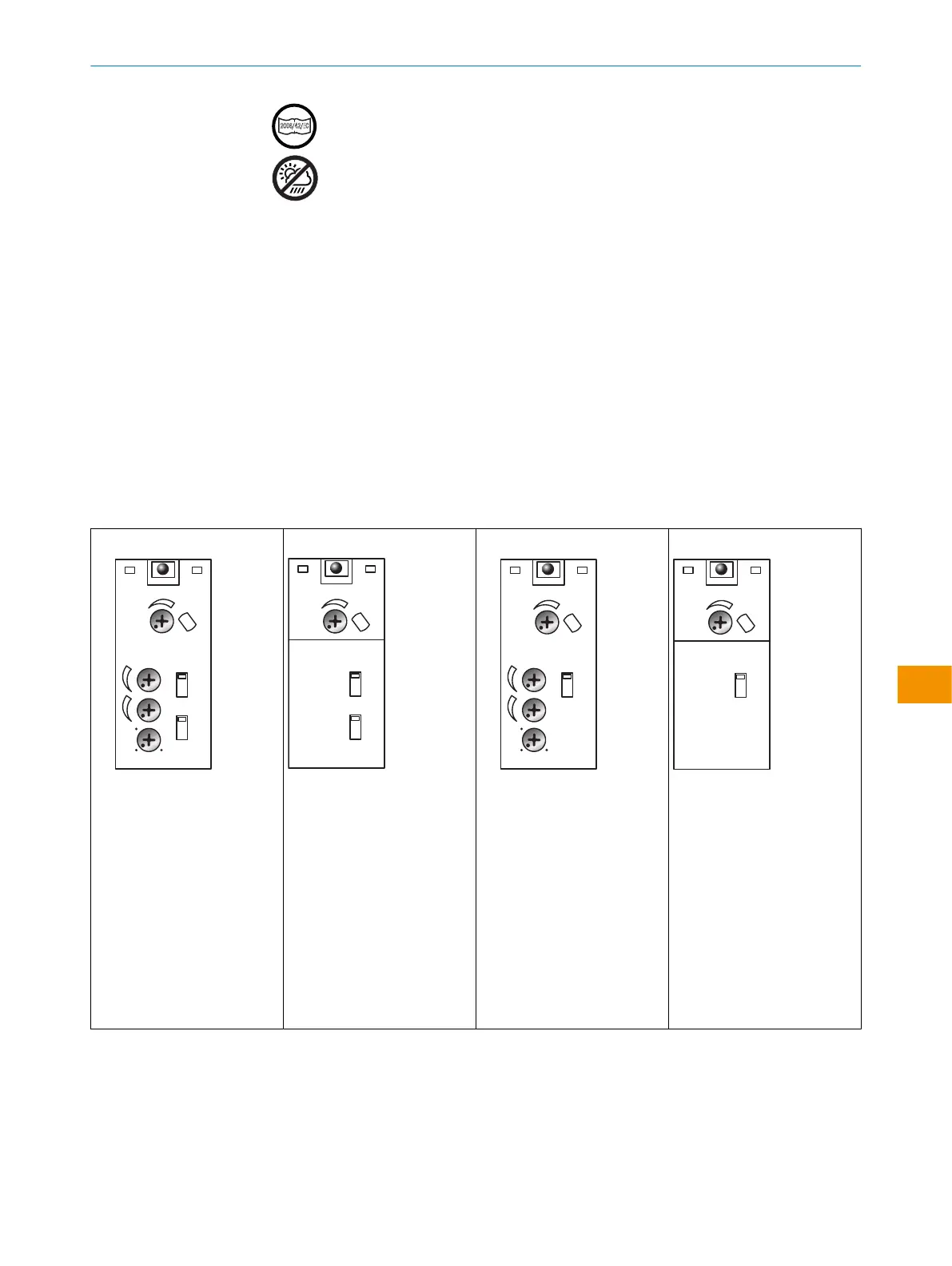

3.1 操作/表示要素
背景抑制付きリフレクタ形光電スイッチ
表 1: 表示/操作要素
t
2
t
2
t
1
t
1
t
1
+ t
2
t
0
PNP
NPN
D
H
1
2
3
6
4
5
7
1.0
1
黄色の LED 表示灯
2
ポテンショメータ:
検出距離の設定
3
スイッチ: ライト
(H) / ダーク (D)
4
スイッチ: NPN/PNP
5
ポテンショメータ:
時間遅延の設定 t
2
6
ポテンショメータ:
時間遅延の設定 t
1
7
ポテンショメータ:
時間段階の設定
PNP
NPN
D
H
1.0
1
2
3
4
1
黄色の LED 表示灯
2
ポテンショメータ:
検出距離の設定
3
スイッチ: ライト
(H) / ダーク (D)
4
スイッチ: NPN/PNP
t
2
t
2
t
1
t
1
t
1
+ t
2
t
0
D
H
1.0
1
2
3
5
4
6
1
黄色の LED 表示灯
2
ポテンショメータ:
検出距離の設定
3
スイッチ: ライト
(H) / ダーク (D)
4
ポテンショメータ:
時間遅延の設定 t
2
5
ポテンショメータ:
時間遅延の設定 t
1
6
ポテンショメータ:
時間段階の設定
D
H
1.0
1
2
3
1
黄色の LED 表示灯
2
ポテンショメータ:
検出距離の設定
3
スイッチ: ライト
(H) / ダーク (D)
4 取付
センサを適切な取付ブラケットに取り付けます (SICK 付属品カタログを参照)。
センサの締付トルクの最大許容値 2Nm を遵守してください。
センサに対して対象物が検出可能な方向にあることを確認してください: 参照 "寸
法図", ページ 107 を参照。
