SH100/185T- SH160/215T - SP 220 HYD - SP 300 HYD - SP 550 HYD 2.5 - 2008
Hersteller die Thruster als Standard oder Modelle mit Bug- bzw.
Heckschrauben anbieten, haben die Möglichkeit einer kosten-
und zeitsparenden Tunnelinstallation (Fig. 1), die trotzdem maxi-
male Schubkraft bei minimaler Geräuschentwicklung erlaubt.
Durch eine Ausformung in der Rumpfform (fest oder als Einsatz),
kann der Tunnel später auf einfache Art und Weise installiert
werden (Fig. 2).
Die Ausformung / Einsätze sind relativ einfach herzustellen,
sollten aber nur mit der Form verschraubt werden, da sie mit dem
Rumpf aus der Form genommen werden müssen. Dadurch kön-
nen auch Rümpfe ohne Tunnelvorbereitung hergestellt werden.
(Da viele Kunden nachträglich einen Thruster einbauen, liefern
einige Hersteller bereits alle Einheiten mit fertiger Tunnelvorberei-
tung.)
Durch die gerade Oberäche zur Aufnahme des Tunnels werden
Installationszeit und -kosten reduziert da:
- sich das kreisförmige Loch sehr einfach und schnell aus dem
Rumpf ausschneiden läßt
- der Tunnel sich auf der Innenseite einfacher mit dem Rumpf
verbinden läßt
- die Tunnellänge reduziert wird
Der Einsatz kann auch fester Bestandteil der Form sein, allerdings
müssen die Tunnelenden dann nachträglich abgerundet werden,
Installation bei Serienproduktion
D
Boat builders having thrusters as standard, or delivering a large
portion of one or more models with thrusters, have the opportu-
nity to make a perfect tunnel installation, while saving both time
and money on each installation (Fig. 1).
The solution is to make an insert / plug in the hull mould, which
prepares the hull for an easy tunnel installation with features for
maximum thrust and minimal drag (Fig. 2).
This insert / plug in the mould is not very difcult to make, and as
it will have to be a "bolt on" in the mould in order to get the boat
out, you can still make boats without this hull feature. (Some boat
builders have this in the hull also on boats that are delivered with-
out a thruster as they know many people will t this later)
By having a at surface to t the tunnel to, the installation time
and cost for the tunnel will also be reduced as:
- it is very easy and fast to cut the now circular hole for the tun-
nel
- it is easier to mould inside all around the tunnel
- you save tunnel length
The plug in the mould can also be made so that it can be a xed
part of the mould, but the rounded end option must then be made
Series production installation
GB
10
Hersteller die Thruster als Standard oder Modelle mit Bug- bzw.
Heckschrauben anbieten, haben die Möglichkeit einer kosten- und
zeitsparenden Tunnelinstallation (Fig. 1), die trotzdem maximale
Schubkraft bei minimaler Geräuschentwicklung erlaubt.
Durch eine Ausformung in der Rumpfform (fest oder als Einsatz),
kann der Tunnel später auf einfache Art und Weise installiert
werden (Fig. 2).
Die Ausformung / Einsätze sind relativ einfach herzustellen, sollten
aber nur mit der Form verschraubt werden, da sie mit dem Rumpf
aus der Form genommen werden müssen. Dadurch können auch
Rümpfe ohne Tunnelvorbereitung hergestellt werden. (Da viele
Kunden nachträglich einen Thruster einbauen, liefern einige
Hersteller bereits alle Einheiten mit fertiger Tunnelvorbereitung.)
Durch die gerade Oberfläche zur Aufnahme des Tunnels werden
Installationszeit und -kosten reduziert da:
- sich das kreisförmige Loch sehr einfach und schnell aus dem
Rumpf ausschneiden läßt
- der Tunnel sich auf der Innenseite einfacher mit dem Rumpf
verbinden läßt
- die Tunnellänge reduziert wird
Der Einsatz kann auch fester Bestandteil der Form sein, allerdings
müssen die Tunnelenden dann nachträglich abgerundet werden,
um den Rumpf aus der Form zu lösen zu können (Fig. 3&4).
Installation bei Serienproduktion
D
Boat builders having thrusters as standard, or delivering a large
portion of one or more models with thrusters, have the opportunity
to make a perfect tunnel installation, while saving both time and
money on each installation (Fig. 1).
The solution is to make an insert / plug in the hull mould, which
prepares the hull for an easy tunnel installation with features for
maximum thrust and minimal drag (Fig. 2).
This insert / plug in the mould is not very difficult to make, and as it
will have to be a "bolt on" in the mould in order to get the boat out,
you can still make boats without this hull feature. (Some boat
builders have this in the hull also on boats that are delivered
without a thruster as they know many people will fit this later)
By having a flat surface to fit the tunnel to, the installation time and
cost for the tunnel will also be reduced as:
- it is very easy and fast to cut the now circular hole for the tunnel
- it is easier to mould inside all around the tunnel
- you save tunnel length
The plug in the mould can also be made so that it can be a fixed
part of the mould, but the rounded end option must then be made
later to get the hull out of the mould (Fig. 3&4).
Series production installation

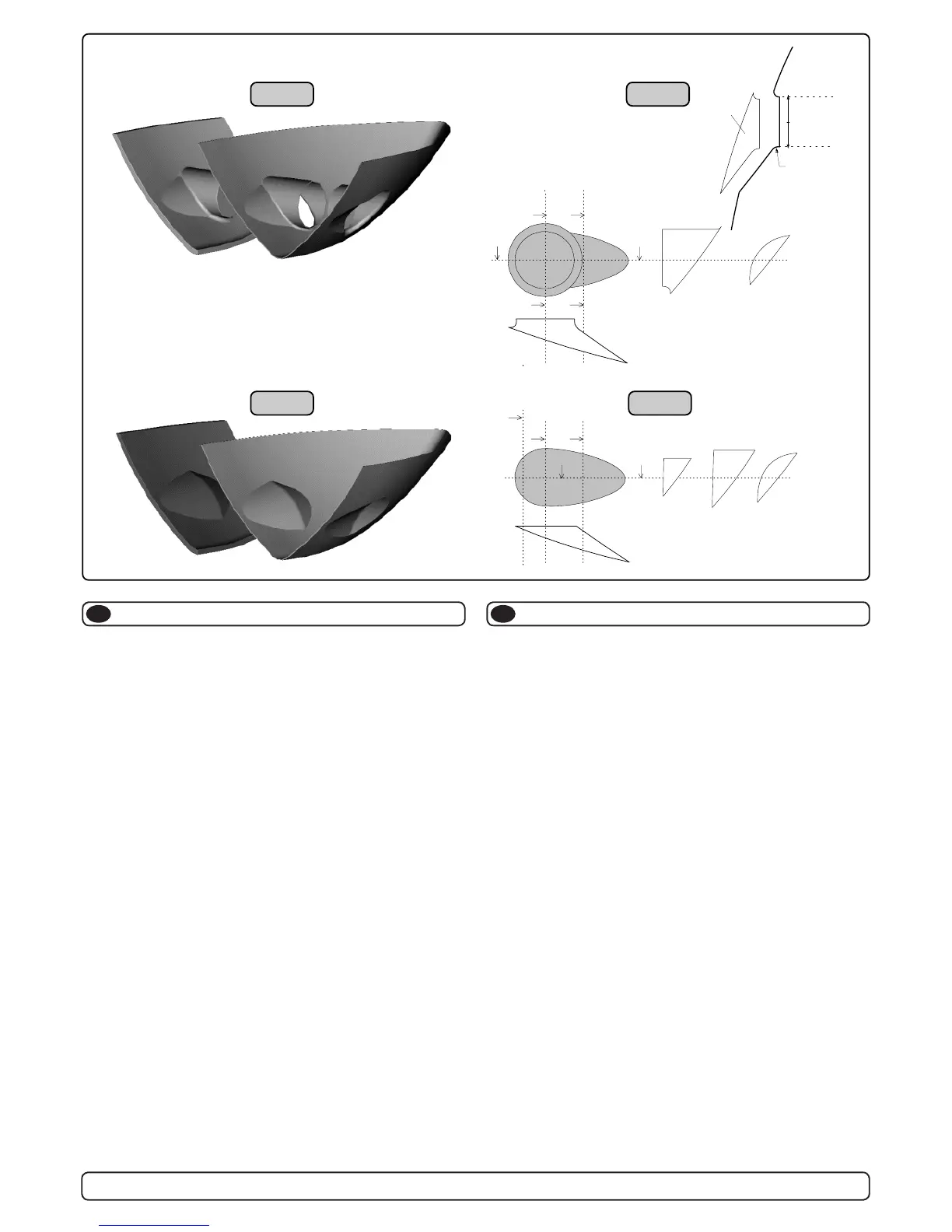

Fig. 1
Fig. 3
Fig. 2
Fig. 4
GB
a1
b
a1
a2
a2
b
a1
a2
c1
b
D
Radius
=
D x 0
,1
A
d
d
c1
c2
c2 c3
d
c3
c1
SH100/185T - SP 220 HYD - SP 300 HYD - SP 550 HYD 2.4 - 2007
