Side-Power SH 100/185 T User Manual

SH100/185T- SH160/215T - SP 220 HYD - SP 300 HYD - SP 550 HYD 2.5 - 2008
Technical specications
GB
SH100 SH160 SP220 SP300 SP550
Light duty thrust [kg] 100 160 220 300 550
Heavy duty thrust [kg] 80 140 200 270 500
A [mm] 185 215 250 300 386
B [mm] 215 230 235 245 369
C min. [mm] 200 215 250 300 380
D [mm] 170 280 300 300 500
D recommended [mm] 340 560 600 600 750
Emin. [mm] 6 6 7 10 750
Emax. [mm] 8 8 10 13 10
F [mm] 165 172 195 195 298
G [mm] 256 300 360 420 540
H max. [mm]
Hydraulic power [kW] 8,1 13,1 18,7 23 42,3
Propeller output [kW] 6,5 11,0 15 18,4 33
Gear oil capacity [ml] --- --- 200 250 ---
Note: Emin.: wall thickness of a standard Sidepower tunnel
Emax.: maximum wall thickness when using other GRP,
steel or aluminium tunnels
Technische Daten
D
Motor: Hydraulic type (specications above)
Gear house: Seawater resistant bronze
Gears: Hardened precision gears
Lubrication: Oil bath from tank (gear oil EP 90)
Bearings: Angular contact ball bearing at propellershaft and
combination of ball bearing and needle bearing
at driveshaft.
Material: Seawater resistant bronze, protected with
zinc anode
Motor bracket: Seawaterresistant aluminium
Tunnel: Cross spun with rowing G.R.P tunnel
Steel & aluminum tunnels available at request.
Propellers: Symmetrical 4 blade kaplan propeller, breglass
reinforced composite.
SH100/SH160: 5-blade skew "Q-PROP"
Control panel: Not supplied as standard
Safety : Flexible coupling between hydraulic-motor and
driveshaft protects gearsystem if propeller gets
jammed.
Motor: Hydraulisch (Technische Daten s.o.)
Getriebegeh.: Seewasserbeständige Bronze
Zahnräder: Gehärtete Präzisionsteile
Schmierung: Ölbad (Getriebeöl EP 90)
Lager: Winkelkontaktkugellager an der Propellerachse,
Kombination von Kugel- und Nadellager an der
Antriebsachse.
Material: Seewasserbeständige Bronze, durch Zink-
anoden vor Korrosion geschützt.
Motorhalterung: Seewasserbeständiges Aluminium
Tunnel: Glasbertunnel (Kreuzgewebe)
Stahl- & Aluminiumtunnel auf Anfrage.
Propeller: Symmetrische, 4 ügelige Kaplanpropeller aus
Glasberverbundmaterial.
Steuerpanel: Nicht im Lieferumfang enthalten
Sicherheit : Elastische Kupplung zwischen hydraulischem
Motor und Getriebeachse als Schutz, wenn der
Propeller blockiert ist.
3
SH100 SH160 SP220 SP300 SP550
Light duty thrust [lbs] 220 352 484 660 550
Heavy duty thrust [lbs] 176 308 440 594 500
A [in] 7,28 8.46 9,84 11,8 386
B [in] 8,50 9.05 9,30 9,60 369
C min. [in] 7,87 8.5 9,84 11,8 380
D [in] 6,70 11 11,8 11,8 500
D recommended [in] 13,4 22 23,6 23,6 29,5
Emin. [in] 0,24 0.24 0,28 0,39 0,39
Emax. [in] 0,31 0.31 0,39 0,51 0,59
F [mm] 6,5 6.75 7,75 7,75 11,75
G [mm] 10,1 11.8 14,2 16,5 21,3
H max. [mm]
Hydraulic power [Hp] 10,9 17.5 25,1 30,8 56,7
Propeller output [Hp] 8,7 14.8 20,1 24,7 44,3
Gear oil capacity [.oz] --- --- 6,763 8,45 ---
Note: Emin.: wall thickness of a standard Sidepower tunnel
Emax.: maximum wall thickness when using other GRP,
steel or aluminium tunnels
IMPERIALMETRIC
8 8 8 8
Waterline
G
C
H
max
F

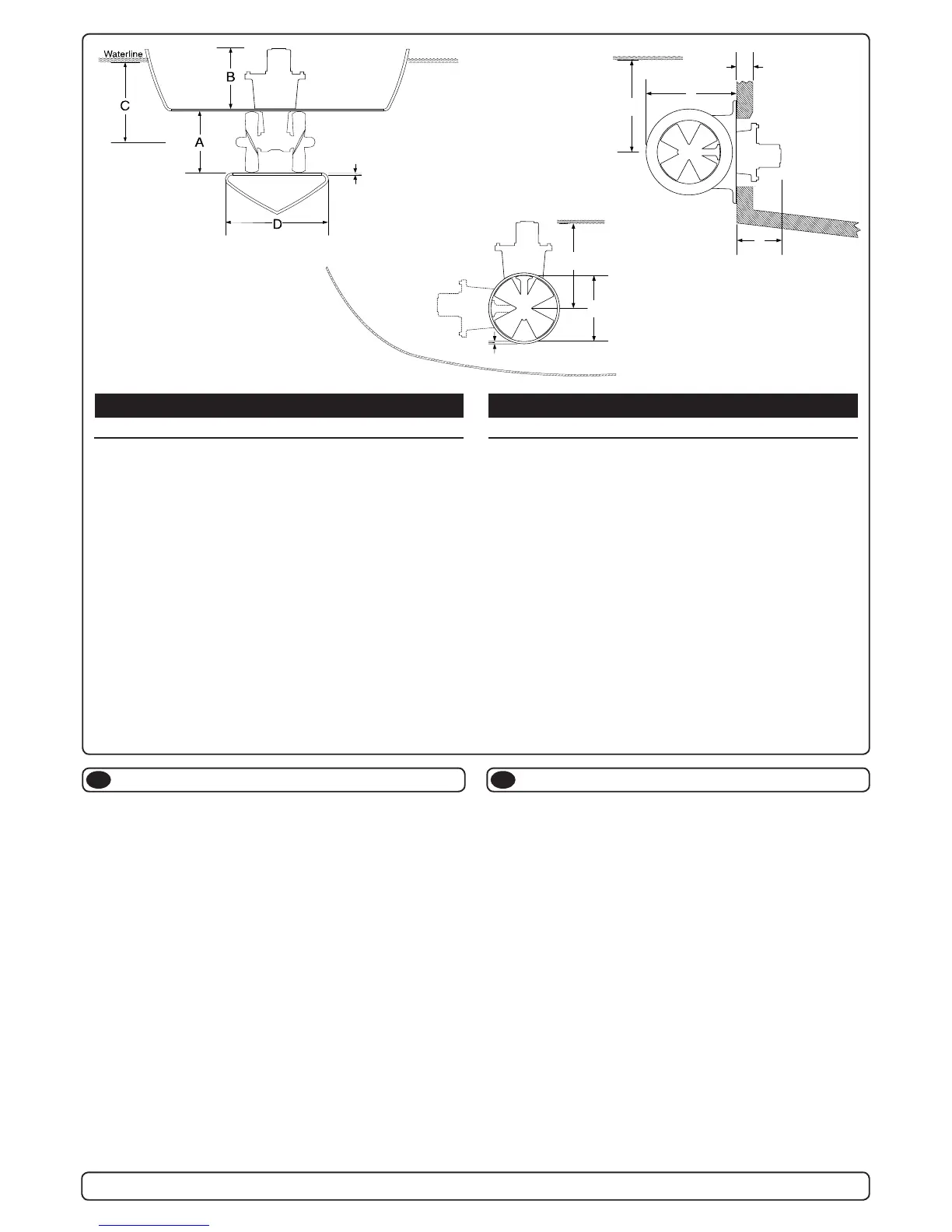

Technical specifications
GB
Port side Starboard side
SH100/185T SP220HYD SP300HYD S P 550HYD
Light duty thrust [kg] 100 220 300 550
Heavy duty thrust [kg] 80 200 270 500
A [mm] 185 250 300 386
B [mm] 215 235 245 369
C min. [mm] 200 250 300 380
D [mm] 170 300 300 500
D recommended [mm] 340 600 600 750
Emin. [mm] 6 7 10 750
Emax. [mm] 8 10 13 10
F [mm] 165 195 195 298
G [mm] 256 360 420 540
H max. [mm]
Hydraulic power [kW] 8,1 18,7 23 42,3
Propeller output [kW] 6,5 15 18,4 33
Gear oil capacity [ml] --- 200 250 ---
Note: Emin.: wall thickness of a standard Sidepower tunnel
Emax.: maximum wall thickness when using other GRP,
steel or aluminium tunnels
Technische Daten
D
Motor: Hydraulic type (specifications above)
Gear house: Seawater resistant bronze
Gears: Hardened precision gears
Lubrication: Oil bath from tank (gear oil EP 90)
Bearings: Angular contact ballbearing at propellershaft and
combination of ball bearing and needle bearing
at driveshaft.
Material: Seawater resistant bronze, protected with
zinc anode
Motor bracket: Seawaterresistant aluminium
Tunnel: Cross spun with rowing G.R.P tunnel
Steel & aluminum tunnels available at request.
Propellers: Symmetrical 4 blade kaplan propeller, fibreglass
reinforced composite.
SH100/185T: 5-blade skew " Q-PROP"
Control panel: Not supplied as standard
Safety
: Flexible coupling between hydraulic-motor and
driveshaft protects gearsystem if propeller gets
jammed.
Motor: Hydraulisch (Technische Daten s.o.)
Getriebegeh.: Seewasserbeständige Bronze
Zahnräder: Gehärtete Präzisionsteile
Schmierung: Ölbad (Getriebeöl EP 90)
Lager: Winkelkontaktkugellager an der Propellerachse,
Kombination von Kugel- und Nadellager an der
Antriebsachse.
Material: Seewasserbeständige Bronze, durch Zink-
anoden vor Korrosion geschützt.
Motorhalterung: Seewasserbeständiges Aluminium
Tunnel: Glasfibertunnel (Kreuzgewebe)
Stahl- & Aluminiumtunnel auf Anfrage.
Propeller: Symmetrische, 4 flügelige Kaplanpropeller aus
Glasfiberverbundmaterial.
Steuerpanel: Nicht im Lieferumfang enthalten
Sicherheit
: Elastische Kupplung zwischen hydraulischem
Motor und Getriebeachse als Schutz, wenn der
Propeller blockiert ist.
SH100/185T - SP 220 HYD - SP 300 HYD - SP 550 HYD 2.4 - 2007
3
SH100/185T SP220HYD SP300HYD S P 550HYD
Light duty thrust [lbs] 220 484 660 550
Heavy duty thrust [lbs] 176 440 594 500
A [in] 7,28 9,84 11,8 386
B [in] 8,50 9,30 9,60 369
C min. [in] 7,87 9,84 11,8 380
D [in] 6,70 11,8 11,8 500
D recommended [in] 13,4 23,6 23,6 29,5
Emin. [in] 0,24 0,28 0,39 0,39
Emax. [in] 0,31 0,39 0,51 0,59
F [mm] 6,5 7,75 7,75 11,75
G [mm] 10,1 14,2 16,5 21,3
H max. [mm]
Hydraulic power [Hp] 10,9 25,1 30,8 56,7
Propeller output [Hp] 8,7 20,1 24,7 44,3
Gear oil capacity [fl.oz] --- 6,763 8,45 ---
Note: Emin.: wall thickness of a standard Sidepower tunnel
Emax.: maximum wall thickness when using other GRP,
steel or aluminium tunnels
I M P ER I ALI M P ER I AL
I M P ER I ALI M P ER I AL
I M P ER I AL
M E T R I CM E T R I C
M E T R I CM E T R I C
M E T R I C
8 8 8 8 8 8 8 8
E
C
Waterline
A
E

Side-Power SH 100/185 T Specifications
