信号放大调整
A5E34731436-02, 05/2019

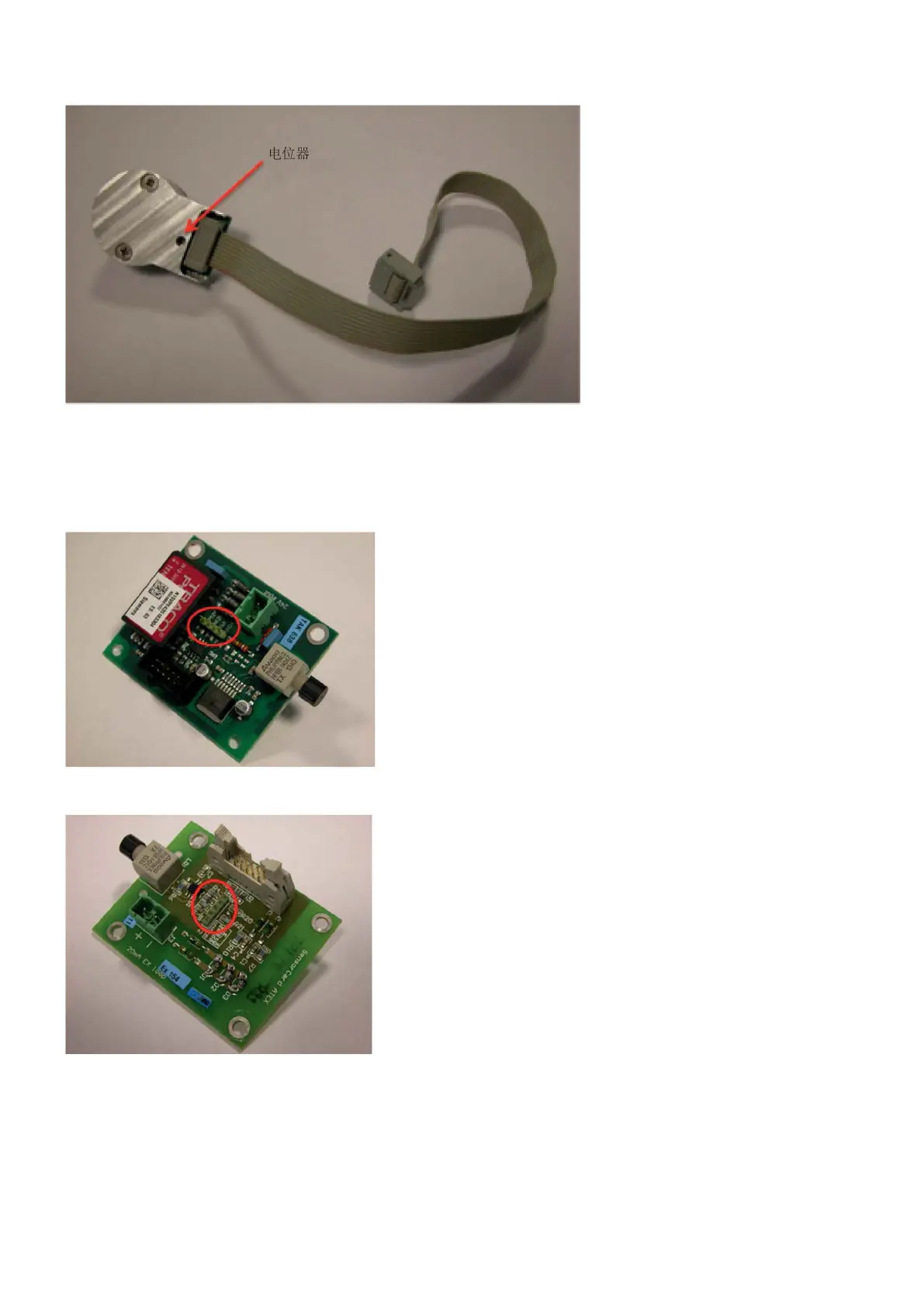

图 1 检测模块
标准传感板上有四个测点，ATEX/IECEx 板上有五个测点。 可以使用万用表或示波器测量功率和信号电平。
要调整检测模块上凹孔中的电位器（在图中用箭头指示），需要一把非常小的平口螺丝刀，且刀头强度 <0.5 x 3 mm。
这样的螺丝刀随电子检测模块一同提供。
图 2 标准板
图 3 ATEX/IECEx 板
调整传输
请按以下步骤操作：
