Einstellung der Signalverstärkung
A5E34731436-02, 05/2019
9

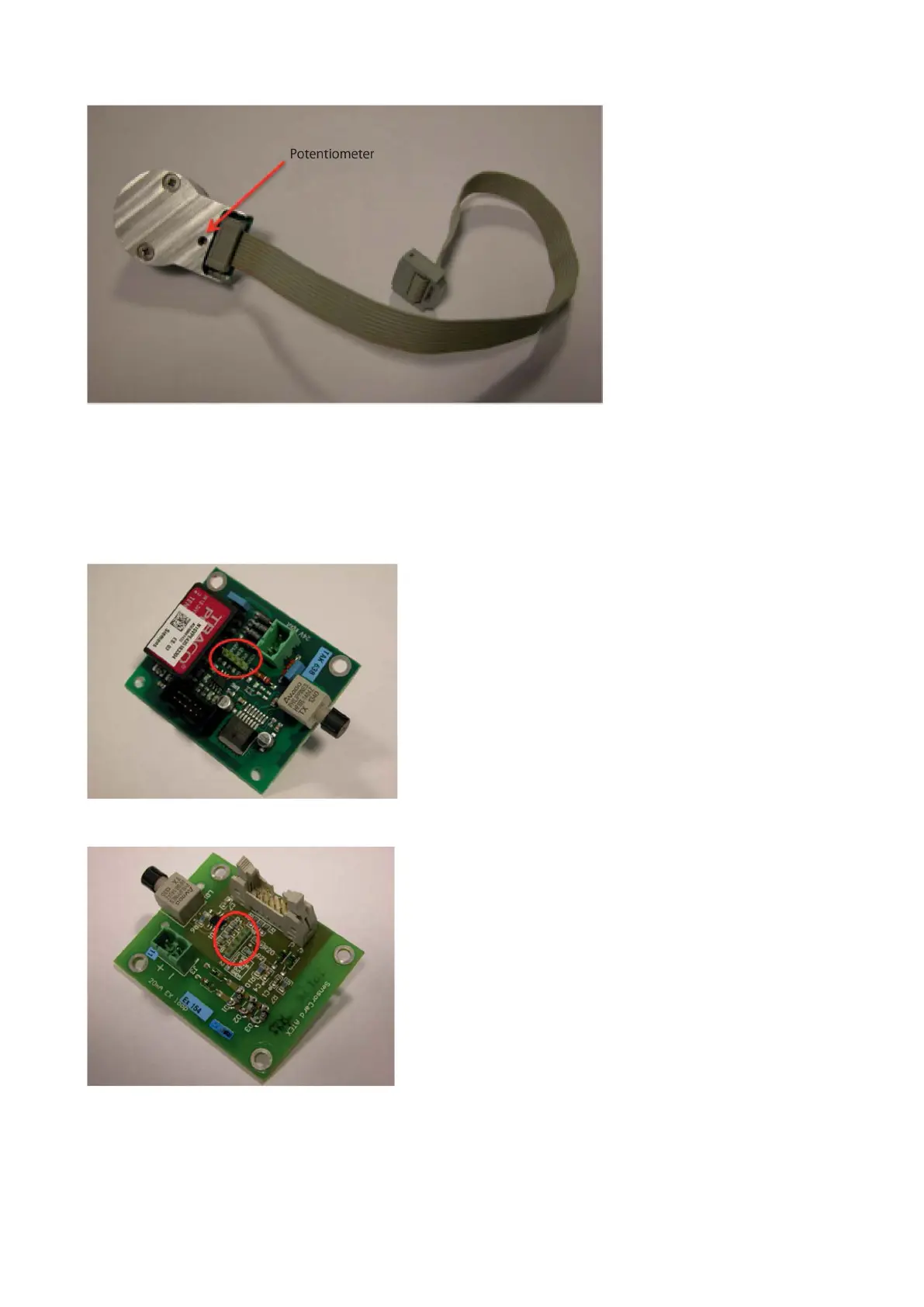

Bild 1 Detektormodul
Auf der Standard-Sensorplatine befinden sich vier Prüfpunkte, auf der ATEX/IECEx-Platine befinden sich fünf. Leistungs-
und Signalpegel können mithilfe eines Oszilloskops oder eines Multimeters überprüft werden.
Zum Einstellen des Potentiometers (Pfeil), das sich in einer Aussparung auf dem Detektormodul befindet, ist ein sehr kleiner
Schlitzschraubendreher mit einer Klingenstärke von < 0,5 x 3 mm erforderlich. Ein solcher Schraubendreher ist im
Lieferumfang der Detektorelektronik enthalten.
Bild 2 Standardplatine
Bild 3 ATEX/IECEx-Platine
