4.4 Signalumformermodule vorbereiten
In den Regler SIPART DR19 können von der Rückseite aus Signal-
umformermodule in die dafür vorgesehene Steckplätze geschoben
werden.
Die Steckplätze sind gegen Falschbestückung codiert.
Auf den Modulen I/U, R, SES müssen gegebenenfalls Rangierun-
gen (siehe Kapitel 8) vorgenommen werden, bevor sie in den Reg-
ler gesteckt werden.
(1) Steckplatz 2 AE2 (I/U, R)
(2) Steckplatz 3 5BE; 2BE 4BA; 2BA Rel.
(3) Steckplatz 1 AE3 (UNI, I/U, R)
(4) Steckplatz 4 SES (Serielle Schnittstelle, PROFIBUS)

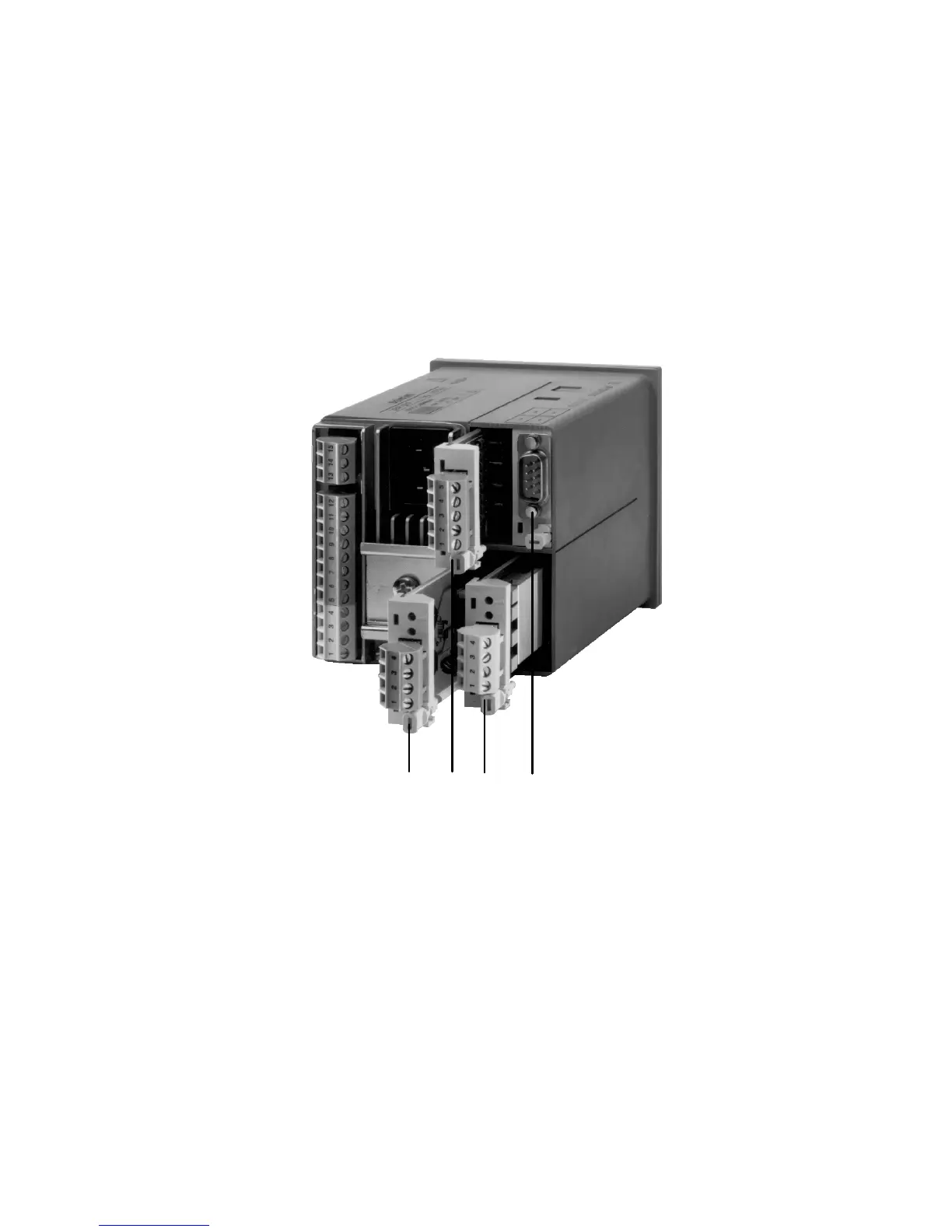

Bild der
Reglerrück-
seite
(1) (2)
(3)
(4)
Allgemeines
Rangierung
