6 Beschaltung des AE1 im Grundgerät
Erforderliche Einstellungen im Grundgerät für AE1:
Sensortyp wählen mit S5.
Wenn S5=1,2: Thermoelementtyp wählen mit S6.
Wenn S5=1 bis 5: Temperatureinheit wählen mit S7.

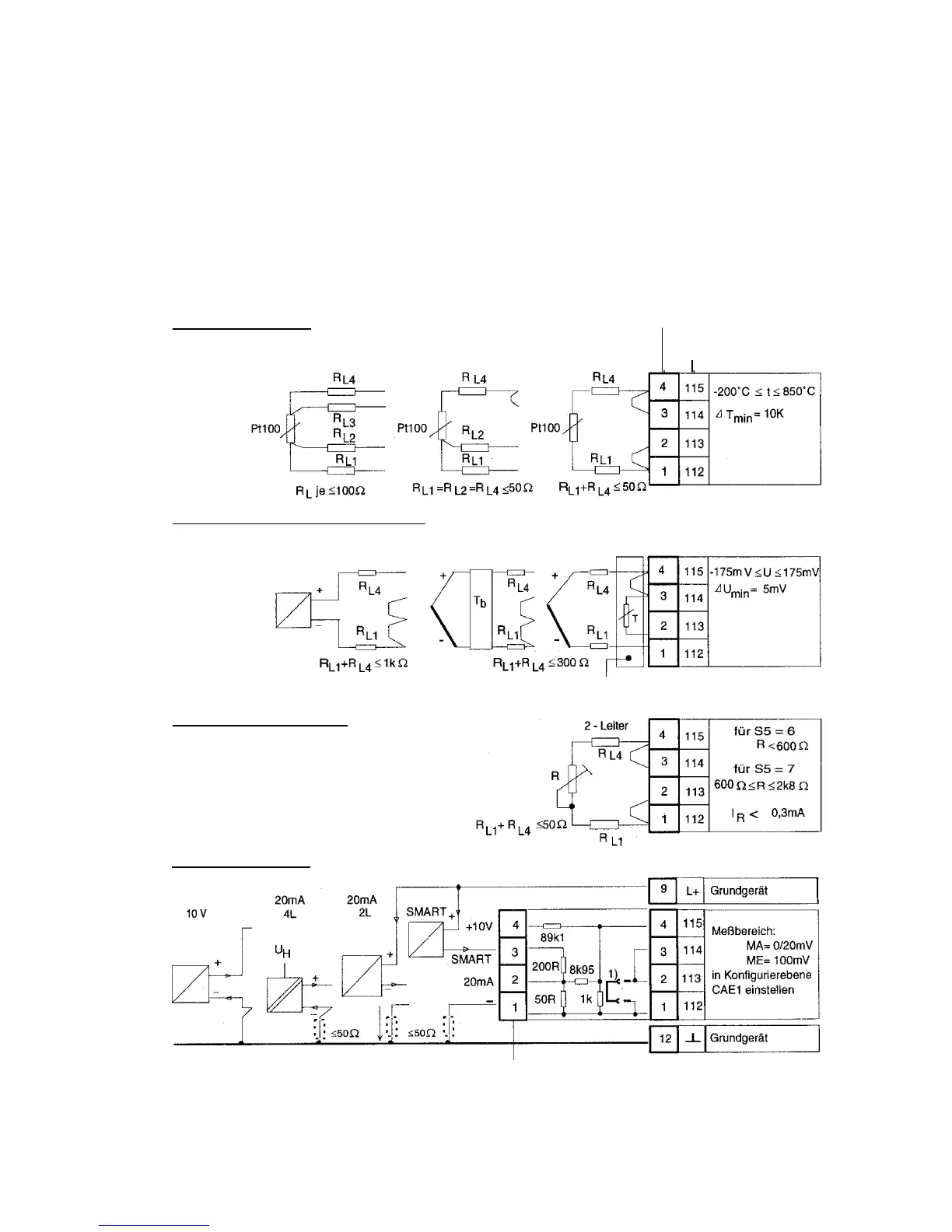

Meßbereich wählen und ggf. abgleichen: CAE1
- Thermoelement T oder mV -Geber
- PT100-Eingang
P
- Widerstandseingang R
- U- oder I-Eingang (mit Meßbereichsstecker)
4-Leiter 3-Leiter
2-Leiter
Anschlußklemmen
Bezeichnung nach
DIN 45140
Externe
Vergleichsstelle
mV
Interne
Vergleichsstelle
Interne Vergleichsstelle 6DR2805-8A
1)
Bei Aus nutzung der elektronischen Potentialtrennung
durch weitere Bürden muß di e Brücke offen sei n.
Im geschl ossenen Zustand ersetzt sie die Verbindung 1-12.
Meßbereichsstecker 6DR2805-8J
Struktur-
schalter
