19SIPROTEC 4/5, Vorschaltgerät 7XT71, Produktinformation
C53000-B1174-C128-7, Ausgabestand 09.2016
✧ Schrauben Sie die im Lieferumfang enthaltenen 2 Z-Winkel an der
Frontabdeckung oben und unten mit je 2 M4-Schrauben fest.
Stecken Sie hierzu die Schrauben durch die Bohrungen in der Frontabdeckung
hindurch und schrauben Sie die Winkel an. Die 2 Bohrungen auf der schmalen
Seite der Z-Winkel verfügen über M4-Gewinde.

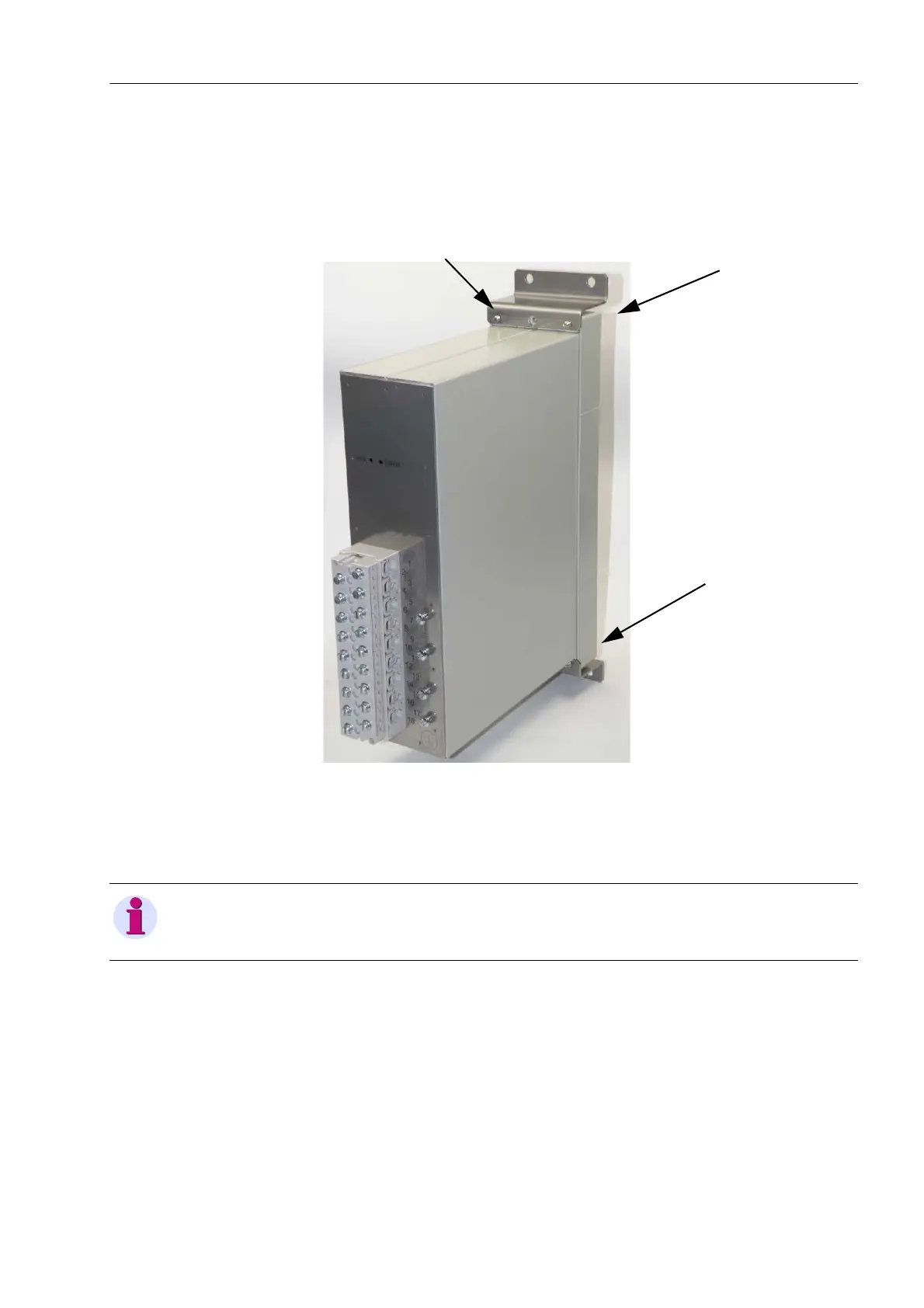

Bild 8-2 Anbau der Z-Winkel an der Frontabdeckung
✧ Befestigen Sie das Gerät mit 4 Schrauben an der Schalttafel.
✧ Verdrahten Sie das Gerät gemäß Kapitel 8.4.
Bei dieser Montageart ist die Anschlussleiste von vorn zugänglich.
HINWEIS
Beachten Sie die Maße und Hinweise im Kapitel 7.1.
