20 SIPROTEC 4/5, Vorschaltgerät 7XT71, Produktinformation
C53000-B1174-C128-7, Ausgabestand 09.2016
8.3 Schalttafel- oder Schrankeinbau (7XT7100-0EA00)
✧ Ziehen Sie an der Frontabdeckung die 2 Abdeckkappen jeweils nach oben und
unten ab (siehe Bild 8-1).
✧ Schieben Sie das Gerät je nach Anwendung in den Durchbruch der Schalttafel
oder in den Schaltschrank hinein.
✧ Befestigen Sie das Gerät mit 4 Schrauben an der Schalttafel oder im
Schaltschrank.

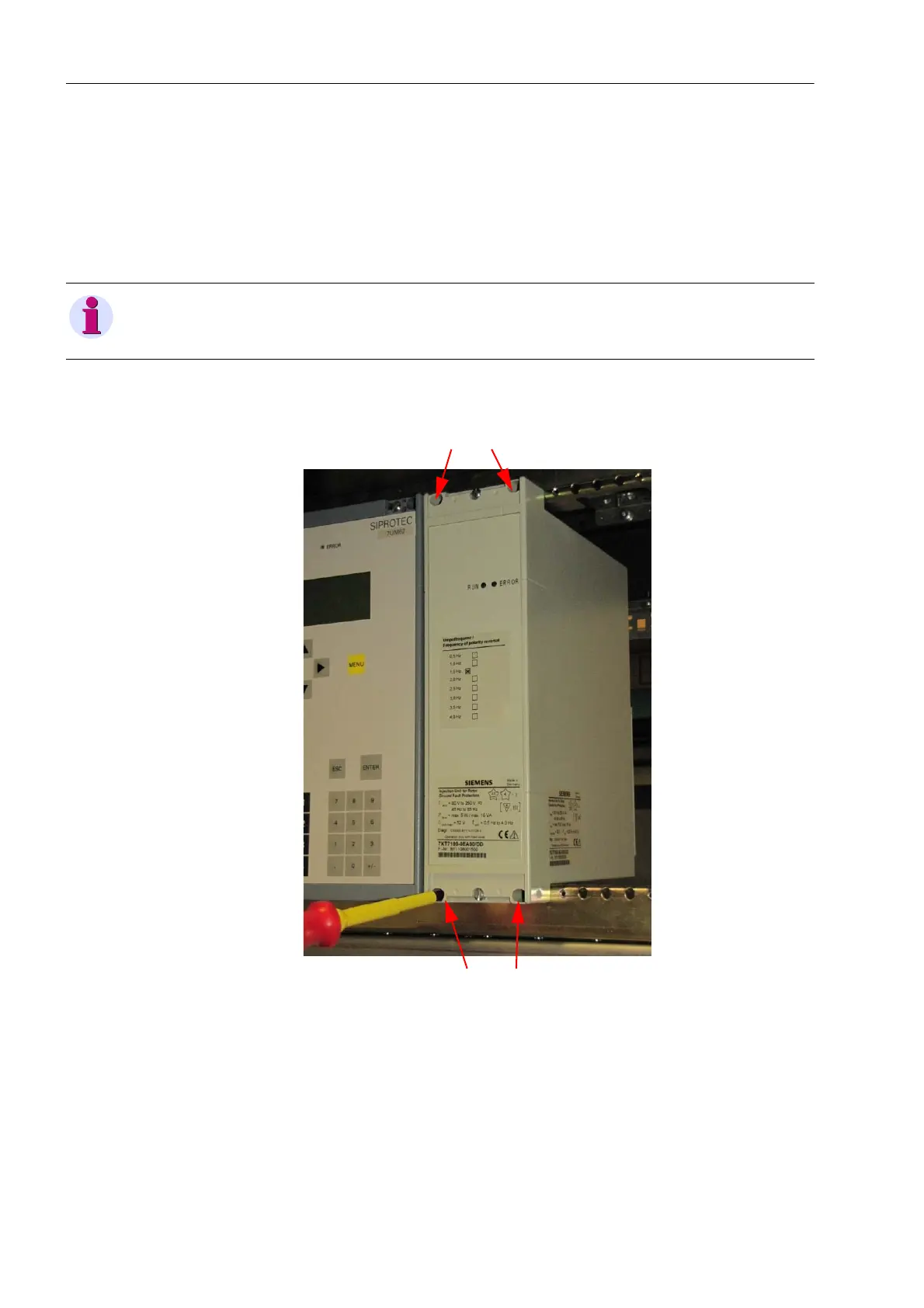

Bild 8-3 Einbau des Gerätes in die Schalttafel
✧ Schieben Sie die beiden Abdeckkappen wieder in die Frontabdeckung (siehe
Bild 8-1).
✧ Verdrahten Sie das Gerät gemäß Kapitel 8.4.
Bei dieser Montageart ist die Anschlussleiste von hinten zugänglich.
HINWEIS
Beachten Sie die Maße und Hinweise im Kapitel 7.1.
