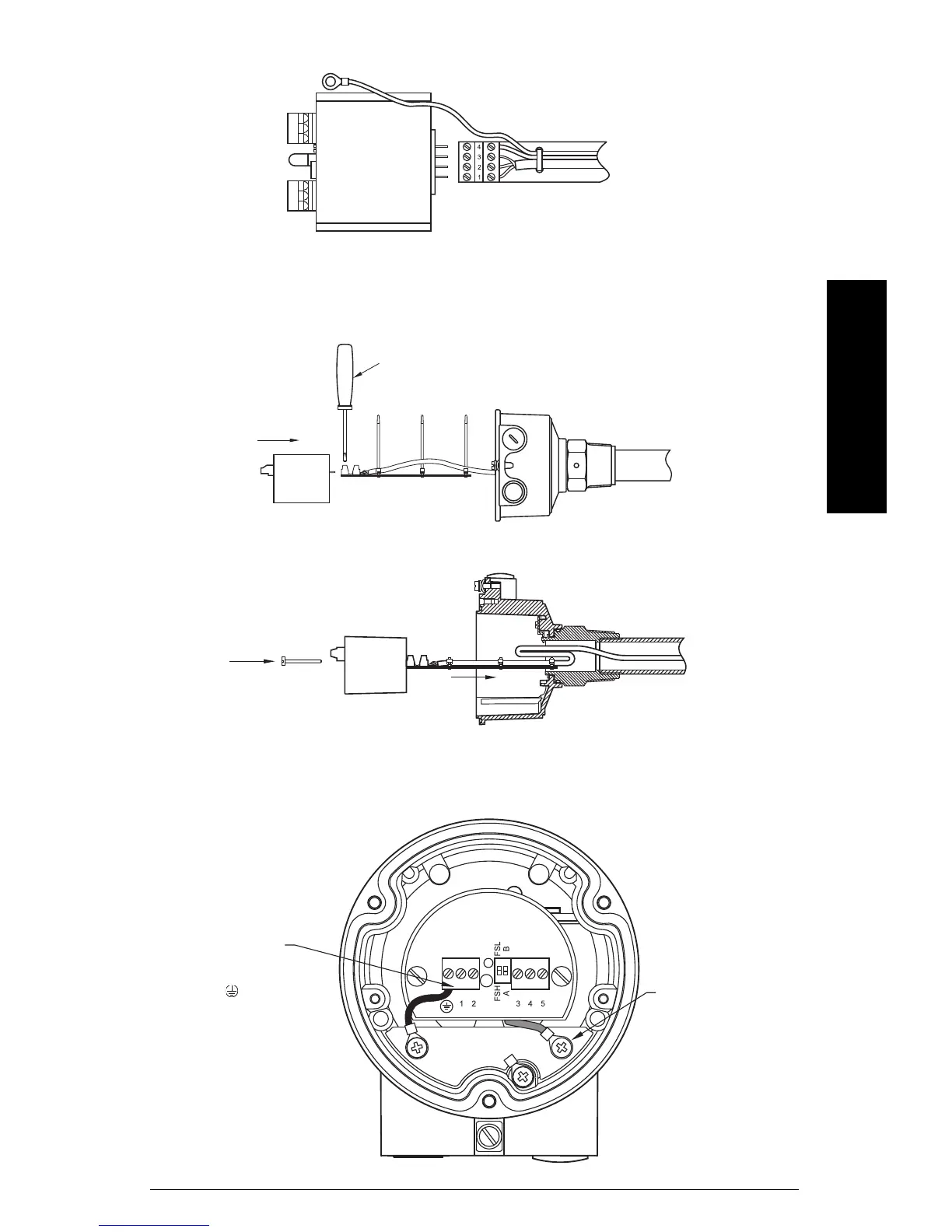

8. Verbinden Sie das Sensorkabel mit oben abgebildeter Klemmplatte.
9. Sichern Sie das Sensorkabel mit Kabelbindern.
10. Stellen Sie eine 4 mm (0,19") Quetschverbindung zwischen dem Ringkabelschuh und
dem Erdungskabel des Sensors her.
11. Verbinden Sie das Elektronikmodul und die Klemmplatte. Prüfen Sie, dass alle Klem-
men angezogen sind.
12. Fügen Sie das Elektronikmodul in das Gehäuse ein. Die Klemmplatte ermöglicht, das
Kabel in das Verlängerungsrohr einzuschieben.
13. Falten Sie das Kabel entsprechend der Abbildung oben.
14. Sichern Sie das Elektronikmodul entsprechend der Abbildung unten.
Elektronikmodul,
flache Seite
nach oben
4 = SCHWARZ (T)
3 = SCHIRM (M)
2 = ROT (R-)
1 = WEISS (R+)
3 mm (1/8”) Schraubendreher
Kabelbinder
Schließen Sie die
Schutzerde vom
Gehäuse an die
Klemme des
Elektronikmoduls an.
Schließen Sie das
Erdungskabel der
Schwinggabel an
die Erdungsklemme
der Elektronik an.
