Siemens SITRANS LVS100 - Diagrama de Conjunto

Página ES-28 SITRANS LVS100/200 – INSTRUCCIONES DE SERVICIO 7ML19985FT63
mmmmm
Español

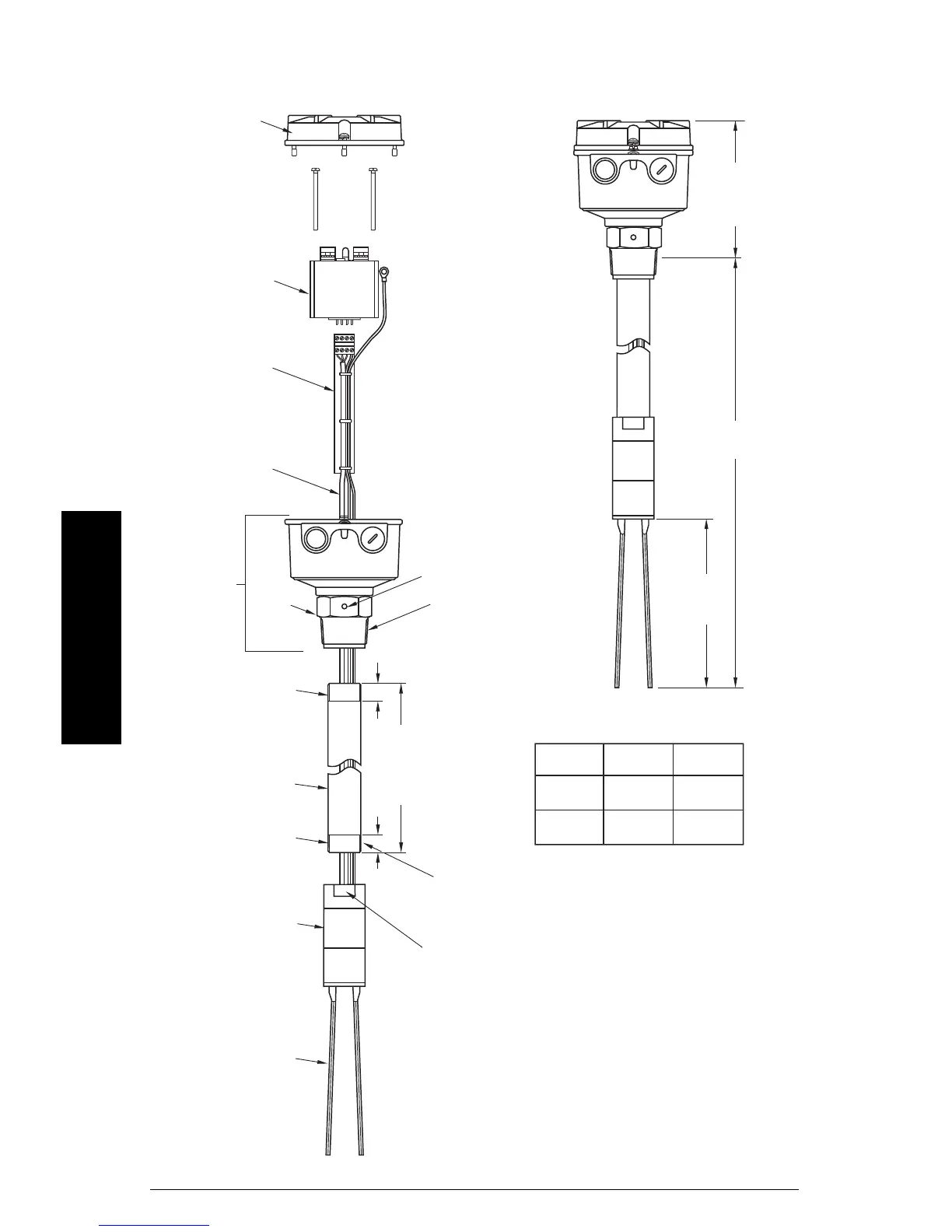

Diagrama de conjunto
½” NPT
M20x1.5
1½”NPT
1 ½" BSPT
1" NPT
G1"
tapa
electrónica
placa de bornes
cable del sensor
conjunto
caja
conexión al
proceso
marca de orientación de la horquilla
conexión de proceso
roscada 1 ½” NPT (cónica) ó
R 1 ½” (BSPT)
rosca G1” o 1" NPT
(utilizar un sellador
adecuado para roscas)
horquilla
horquilla
rosca G1” o 1" NPT (utilizar
un sellador adecuado para
roscas)
tubo 1" (SCH. 40) (diámetro
interior
mín. 25,4 mm
(suministrado y montado
por el cliente)
X = L - 255 mm
(10")
mín.
18 mm
(0.75")
mín.
18 mm
(0.75")
SW 36
Nota: sección
enroscada 7 mm
mínimo (0,27")
138 mm (5,4")
aprox.
L = 300 ... 3800 mm
(11.8 ... 149.6")
170 mm
(6.7")
conex. de
proceso roscada
entradas
de cables
rosca de
tubería 1"
