7ML19985FT63 SITRANS LVS100/200 – INSTRUCCIONES DE SERVICIO Página ES-23
mmmmm
Español
Diagnóstico de la amplitud de vibración
Versión NAMUR (IEC 60947-5-6) y versión 8/16 mA ó 4 - 20 mA
La precisión de la medida está directamente relacionada con la amplitud de vibración de
la horquilla. El indicador LED de diagnóstico indica la calidad de vibración transmitida a la
electrónica LVS200.
• Indicador LED desactivado: medida de buena calidad. Amplitud de vibración
elevada.
• Indicador LED de diagnóstico parpadeante: medida de baja calidad, amplitud de
vibración descendente conforme aumentan las adherencias en la horquilla. En este
caso se recomienda disminuir la sensibilidad con el interruptor correspondiente.
• Indicador LED de diagnóstico activado: vibración interrumpida, horquilla
completamente cubierta por el producto.
Ajuste actual de la salida
8/16 mA
A continuación se indica la corriente de salida cuando:
• Horquilla limpia
• Incrustaciones en la horquilla: amplitud de vibración débil
• Incrustaciones en toda la horquilla, vibración interrumpida.
Ajuste de
diagnóstico
D
Desacti
vado
I = 16 mA I = 8 mA
I = 16 mA I = 8 mA
I = 8 mA I = 16 mA
D activ.
I = 20 mA I = 6 mA
Señal
de salida
(indicador
LED)
Indicador
LED de
diagnóstico

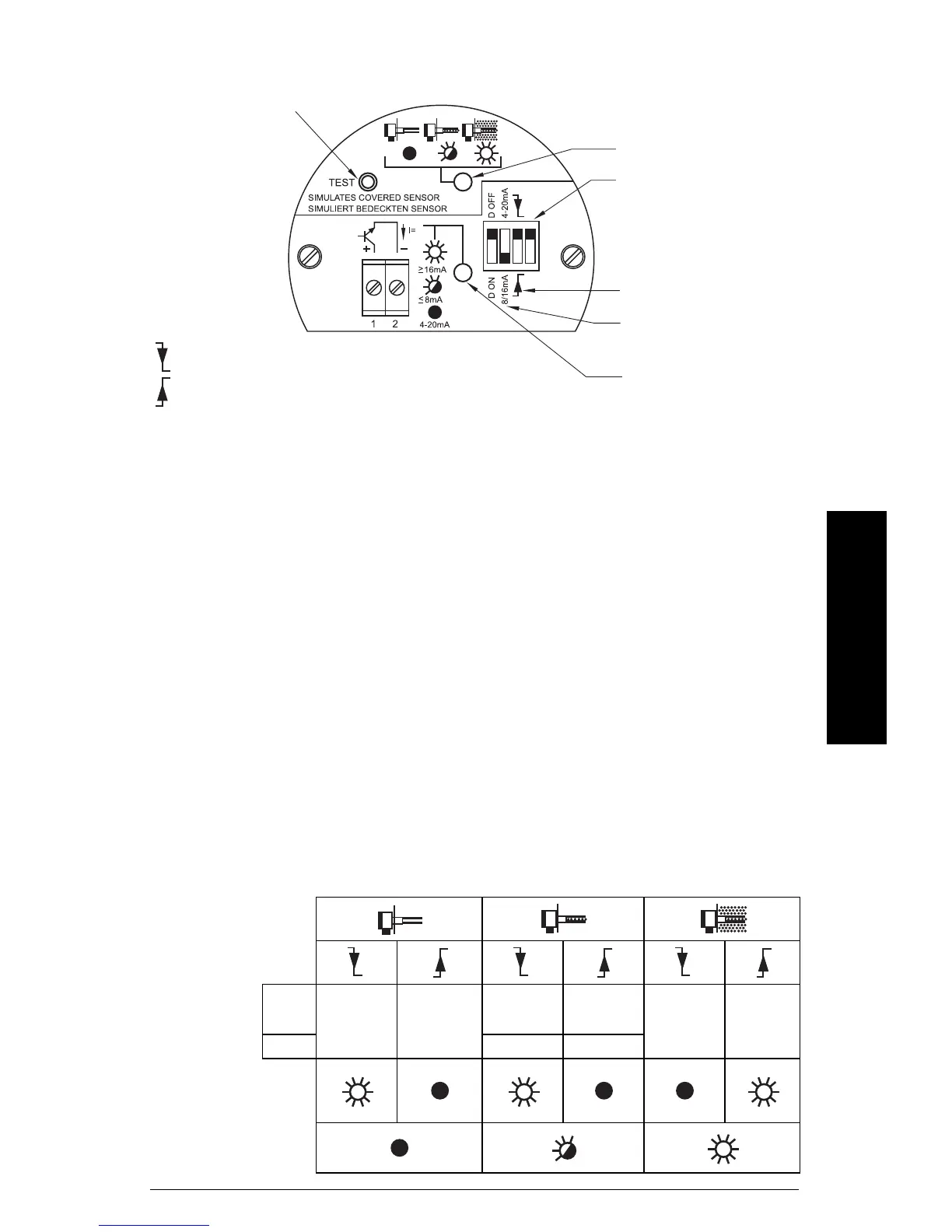

Versión 8/16 ó 4 ... 20 mA
Tecla de prueba
LED de diagnóstico
ajuste de la sensibilidad:
B = ajuste de fábrica
A = menor sensibilidad
B
A
llenado o vaciado
ajuste de la salida
LED salida de señal
Conmutación del sensor: nivel alto
La función de autoprotección cambia, por defecto, indicando "lleno"
Conmutación del sensor con nivel bajo
La función de autoprotección cambia, por defecto, indicando "vacío"
