Página ES-26 SITRANS LVS100/200 – INSTRUCCIONES DE SERVICIO 7ML19985FT63
mmmmm
Español

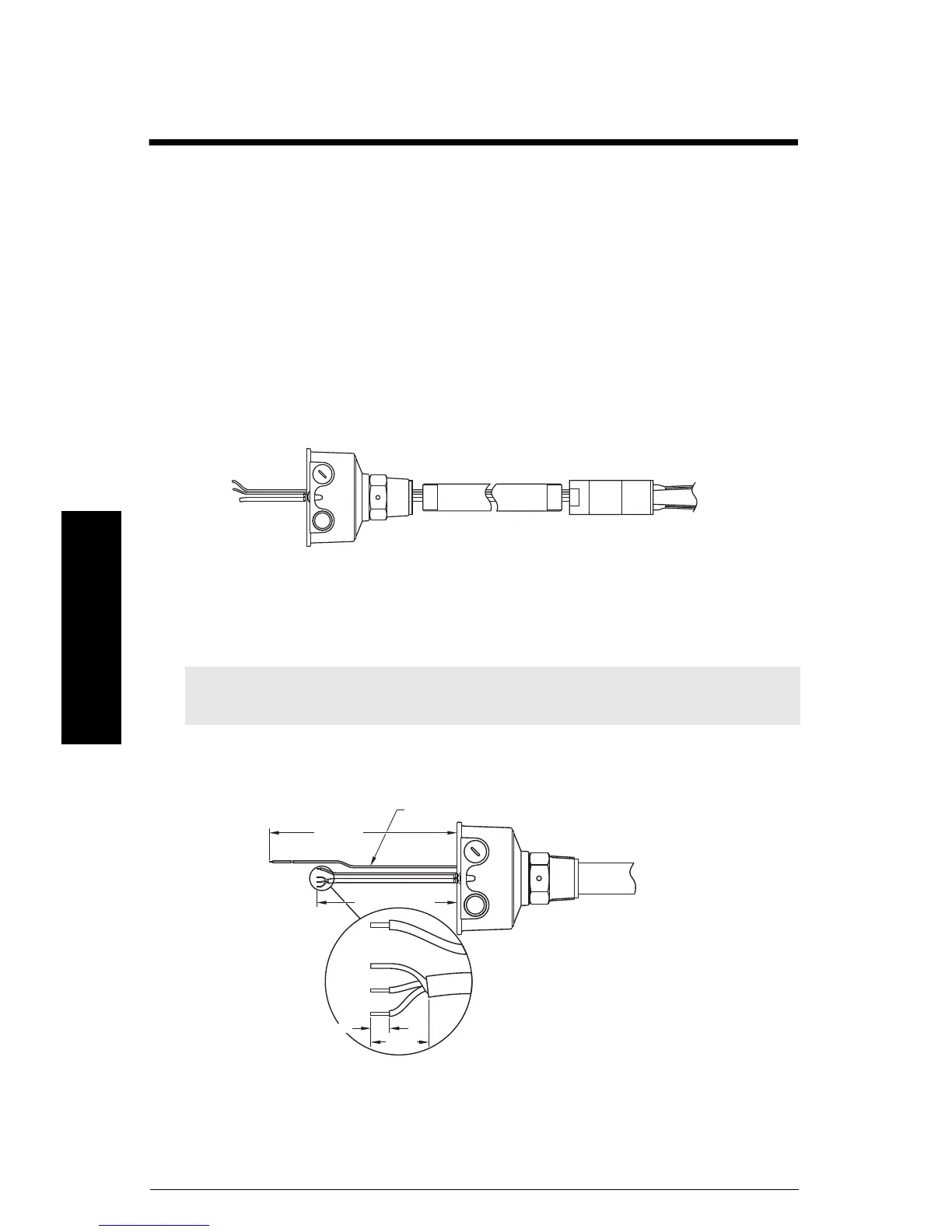

SITRANS LVS200 con tubo rígido de
extensión
Montaje
Herramientas recomendadas:
1. Abrir la tapa de la caja y retirar la electrónica.
2. Insertar el cable del sensor en el tubo de 1" suministrado por el cliente, y en la caja.
3. Utilizar la llave fija de 36 mm para montar el conjunto horquilla-tubo de extensión-
caja. Sellar las roscas del tubo con un sellador adecuado.
4. Atienda que la horquilla esté alineada con las marcas como se ilustra en la página
página 16. (Las marcas en la horquilla caracterizan el punto de conexión en montaje
vertical.)
5. Cortar el cable del sensor a la longitud deseada [150 mm (5,9"]
6. Cortar el cable de tierra a la longitud deseada [220 mm (8,7"]
7. Preparar el cable del sensor como se illustra arriba, pelando hasta 8 mm (máx.) de
cada conductor.
• destornillador plano mediano Phillips
[ó 6 - 8 mm (¼”)]
• prensa de terminales
• destornillador plano 3 mm (1/8”) • llave de tuercas 36 mm
• corta alambres • llave para tubos
• alicate pelacables
Nota: Es imprescindible no girar el conjunto horquilla. No doblar la horquilla durante el
montaje.
caja
tubo de extensión
suministrado por el cliente
horquilla
cable de tierra (verde/amarillo)
220 mm
(8.7")
150 mm (5.9")
8 mm máx.
18 mm
