De display
Hoofdmenu
Schakelklok 1…
Verwarmingsgroep 1…
Schakelklok 2…
Verwarmingsgroep 2…
Niveau: het veld geeft aan op welk ni-
veau u zich bevindt (Info-niveau of instel-
niveau)
De display biedt verschillende weer-
gavemogelijkheden.

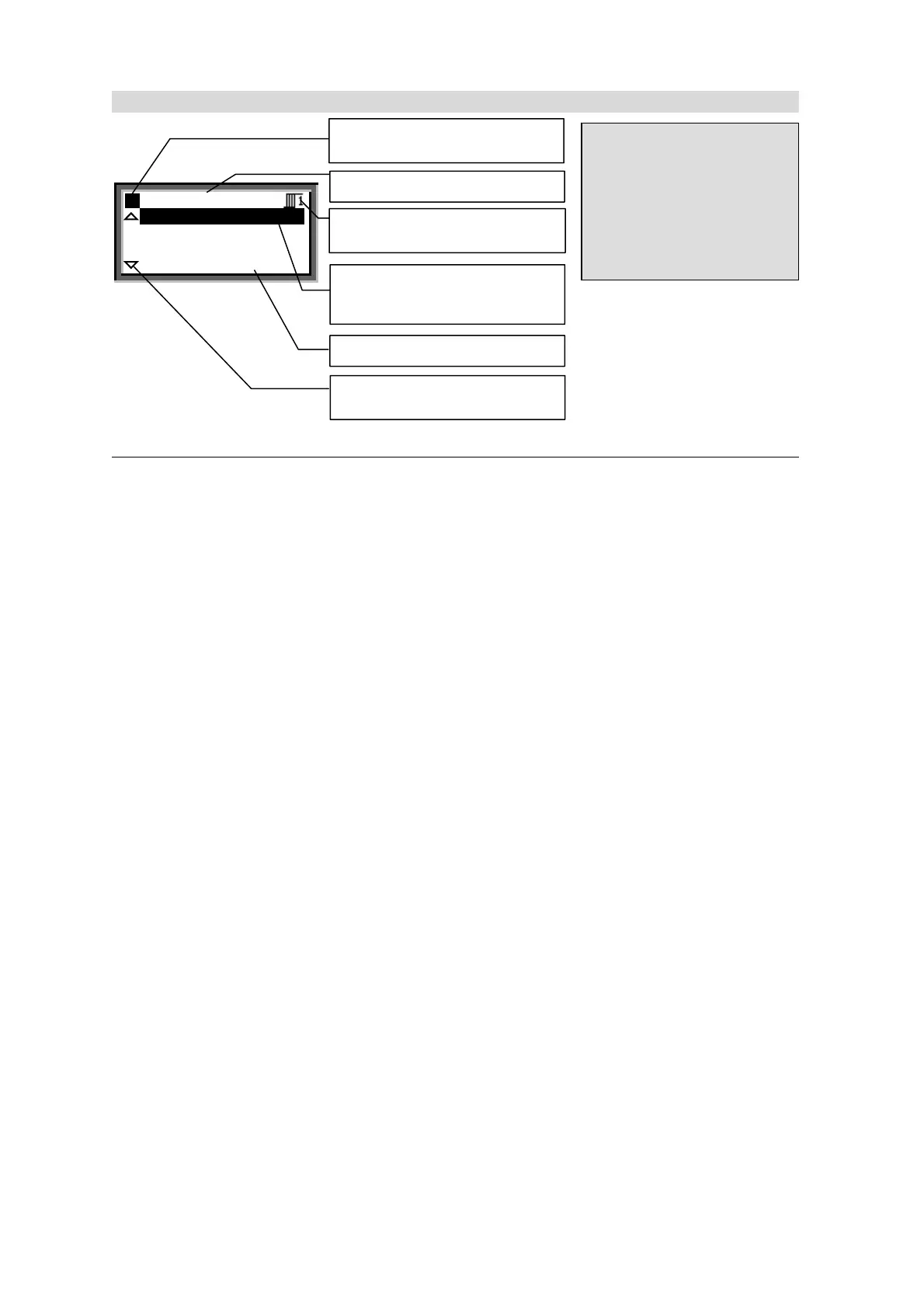

Het voorbeeld op deze pagina laat
zien hoe een menubeeld wordt
weergegeven.
Meer informatie in beeld bestaat uit:
• Startpagina (welkombeeld)
• Helpbeeld
• Pop-up (“beeld in een beeld” voor
instellin
g
en
)
Menunaam: de bovenste regel geeft
aan, in welk menu u zich bevindt
Installatiegedeelte: het symbool geeft
aan, in welk installatiedeel (bijv. verwar-
min
gsg
r
oep
1
)
u
zi
c
h
be
vin
d
t
Cursorpositie: invers weergegeven
regels (witte letters op een zwart veld)
geven aan, dat u zich op deze positie
bevindt
Submenu-teken: drie punten (…) geven
aan, dat er submenu's volgen
“Scroll”-pijlen: deze pijlen geven aan,
dat er onder of boven nog meer menure-
gels aanwezig zijn
