9AVANT L’INSTALLATION
FRANÇAIS

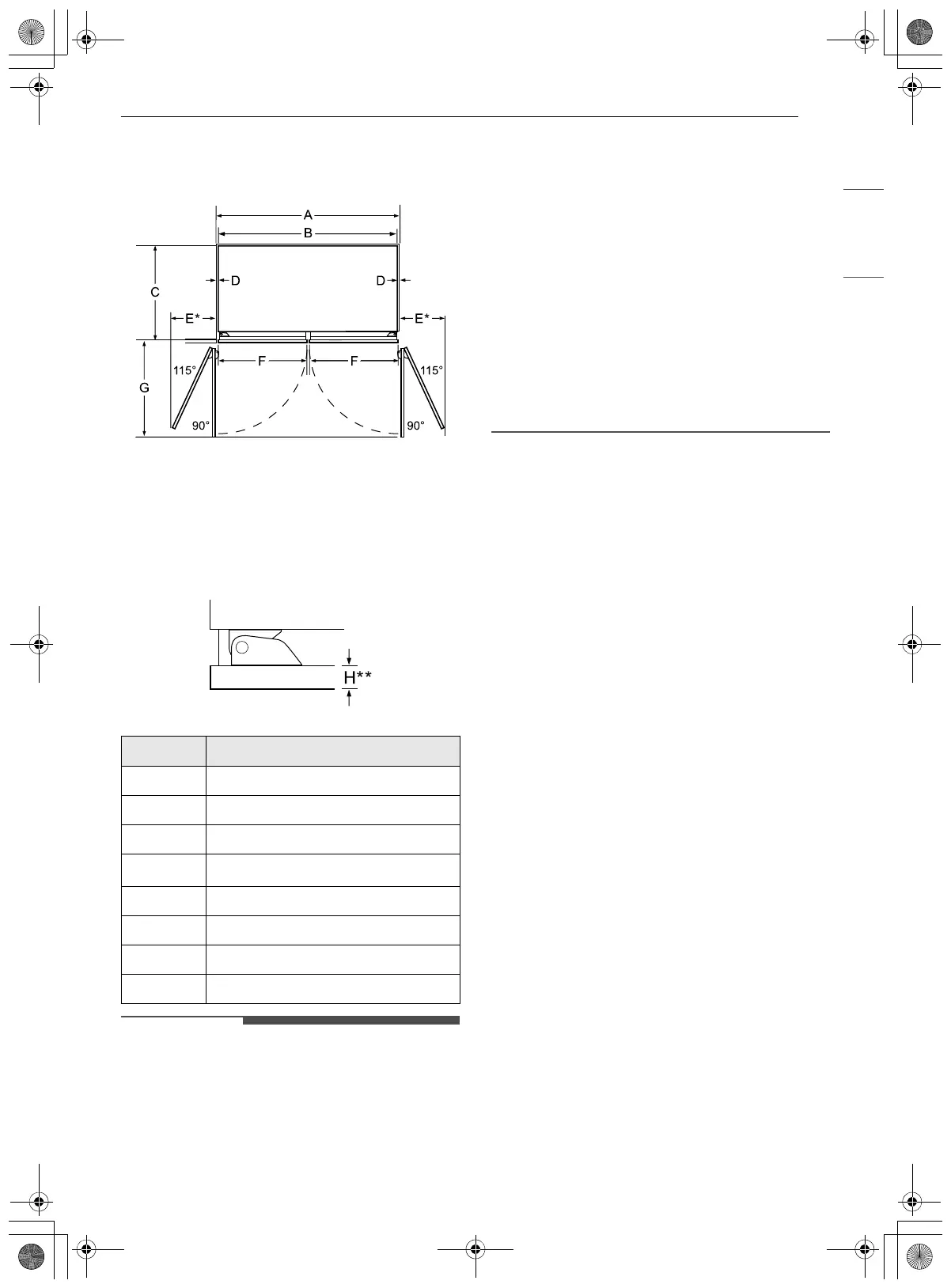

Dégagements pour l’installation
Vue de dessus
* La poignée de porte doit être ajoutée à cette
dimension.
** Dépend de l’épaisseur du panneau de porte
personnalisé de l’armoire. 19 mm (3/4 po)
représente la mesure appropriée pour l’ensemble
de panneaux de porte en acier inoxydable
(accessoire en option).
• Dégagements pour l’ouverture de la porte
- L’installation doit prévoir des dégagements
pour les murs adjacents ou les armoires. Ce
réfrigérateur est doté d’une butée de porte à
deux positions. L’ouverture de porte à 115°
réglée en usine peut être réglée à 90° si le
dégagement entre l’appareil et les armoires ou
les murs adjacents est limité.
• Dégagements de la poignée de porte
- La profondeur de la poignée de porte doit être
ajoutée à la dimension de l’appareil à l’endroit
indiqué afin de déterminer les dégagements
totaux nécessaires pour les armoires ou les
murs adjacents. Ce dégagement peut varier en
fonction de la poignée personnalisée utilisée.
Lorsque vous utilisez les poignées de porte
Signature Kitchen Suite ou l’ensemble de
panneaux de porte en acier inoxydable avec
poignées Signature Kitchen Suite (accessoires
en option), le dégagement de la poignée de
porte lorsque la porte est ouverte à 115° est de
305 mm (12 po).
- Dimensions et dégagements
A 47 1/2 po (1206,5 mm)
B 47 1/4 po (1200 mm)
C 24 po (610 mm)
D
23mm (1/8po)
E 11 1/2 po (292 mm)
F 23 1/2 po (596,5 mm)
G 25 3/8 po (644,5 mm)
H 19 mm (3/4 po)
fr-ca_main.book.book Page 9 Monday, January 16, 2023 5:38 PM
