11AVANT L’INSTALLATION
FRANÇAIS
• Le poids maximal total pour les panneaux personnalisés du modèle avec porte à deux battants de 48 po
est de 55 kg (122 lb). Pour connaître le poids maximal pour chaque panneau, consultez la fiche
technique.
• Un espace de 102 mm (4 po) sera visible sur les parois intérieures de la découpe. Il est recommandé que
la surface intérieure de l’encastrement soit finie de manière à correspondre à la surface extérieure. Pour
les installations après-coup ou de remplacement, l’ensemble de cadre offert en option peut être utilisé.
• Si vous utilisez des panneaux personnalisés, un coup-de-pied personnalisé est requis. La partie
inférieure de l’encastrement n’est pas finie.
• Les poignées ne sont pas incluses avec les appareils. Des poignées personnalisées sont requises pour
l’installation. Des poignées en aluminium brossé sont offertes en option.

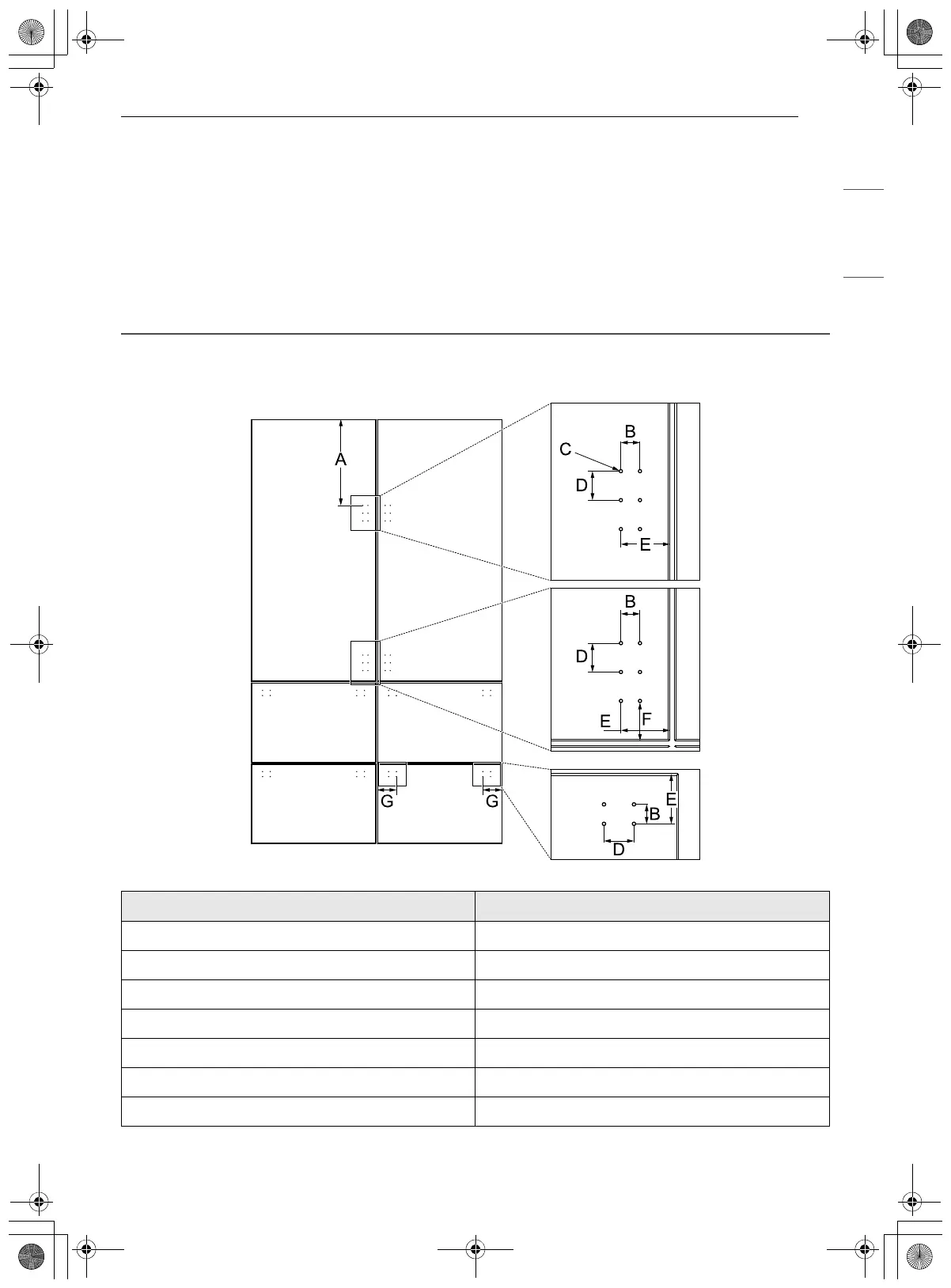

Dimensions d’installation de la poignée de porte SKS du panneau personnalisé
- Dimensions
A 16 1/4 po (412,8 mm)
B 23,8 mm (15/16 po)
C Φ 4,8mm (3/16po)
D 1 7/16 po (36,5 mm)
E 2 7/16 po (61,9 mm)
F 2 1/32 po (51,2 mm)
G 3 5/8 po (92,1 mm)
