SIGRIST TurBiScat PM 40 Brief Instructions

組立
152 / 196
3
組立
3.1
取り付けに関する一般的な情報
光度計とコントロールユニットの取り付けには、詳細な寸法シートを使用してください。
l 光度計と干渉光源との距離 > 2 m。
l 適切な取り付け位置により、センサーヘッドにガスバブルが発生しないようにしてください。
l 光度計とパイプ屈曲部や断面変化部との距離 > 1 m。
3.2
光度計の取り付け位置

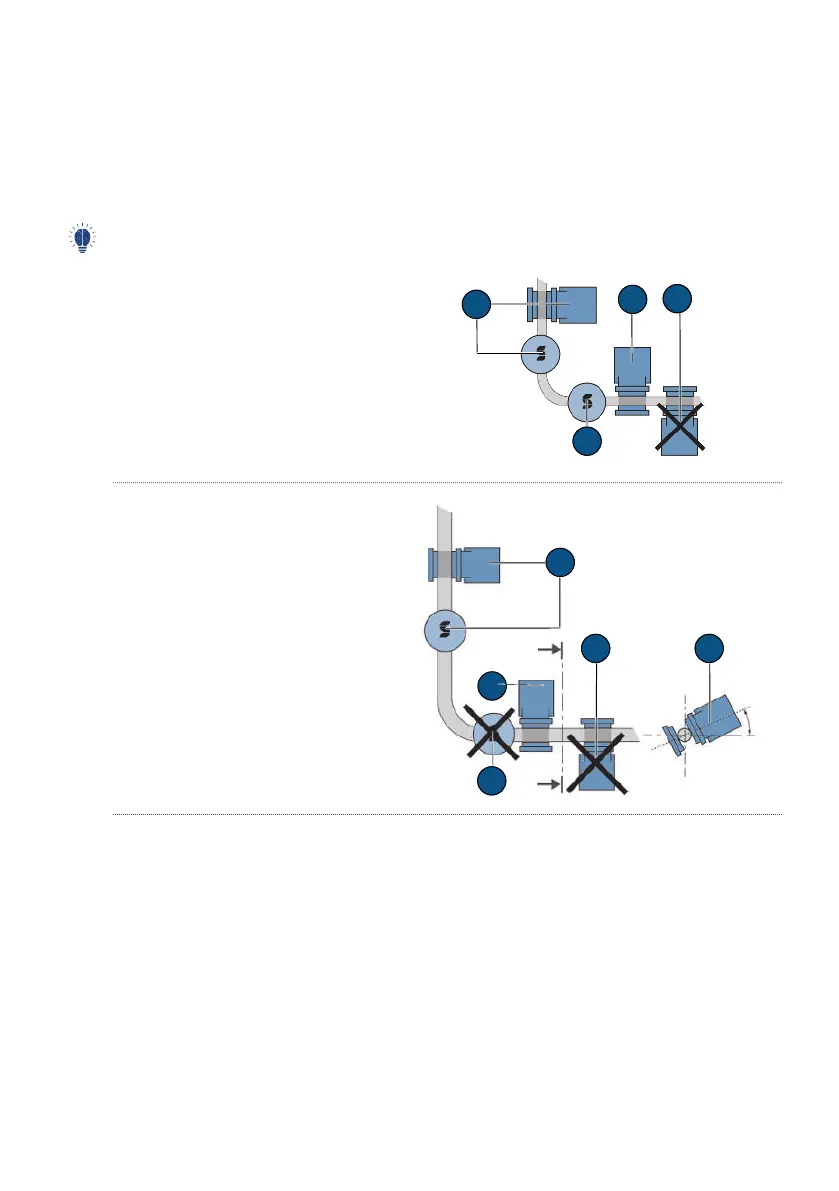

垂直に設置する場合、プラグは下向きでなければなりません。水平に設置する場合、プラグを左側
にします。
プロセスラインにおいて
取り付け位置 (A) および (B)：可
取り付け位置(C)：以下の条件下で使用可
能：
l 媒体温度：
– -10 ... +80℃
– 120℃ 最大2時間
– 150℃ 最大1時間
l 2 bar を超える圧力での連続媒体流
設置位置(D)：不可
C
B
D
A
EHEDG
適合
取り付け位置(A)、(C)、(E)：可
取り付け位置(B)および(D)：不可
D 1
A
A
E
> 3°
B
C
E
E
