4 Installazione elettrica
PERICOLO
Pericolo dovuto a un allacciamento errato della tensione di esercizio.
Un allacciamento errato della tensione elettrica di esercizio può essere mortale. Anche l’impianto
può subire danni.
u L’allacciamento deve essere eseguito da una persona qualificata in conformità alle norme lo-
cali.
u Installare un dispositivo di disconnessione vicino all'allacciamento alla rete elettrica per scolle-
gare il dispositivo dalla rete. Il dispositivo di disconnessione deve essere facilmente accessibi-
le ed etichettato.
u Utilizzare cavi schermati e collegare la schermatura del cavo alla terra.

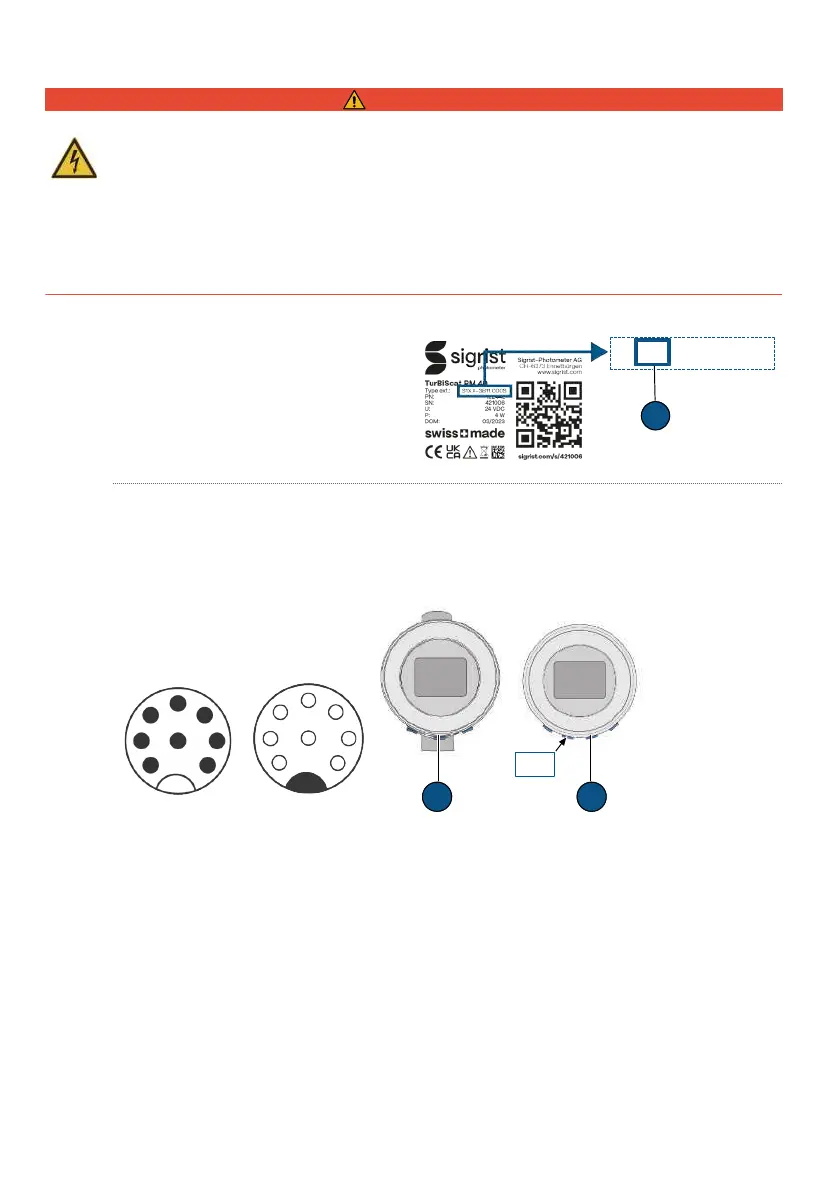

4.1 Identificazione del modulo di comunicazione
Il modulo di comunicazione integrato è ri-
portato sulla targhetta di modello [}167].
Sono possibili i seguenti codici (1):
IO=EG_IO| PE=EG_PoE|
PB=EG_Profibus| PN=EG_Profinet
4.2 Collegamento del fotometro
Si distingue tra due varianti:
l Fotometro (PM) con display e connettori integrati
1)
l Fotometro (PM) senza display collegato con SiDis AD 40
2)
4.2.1 EG_IO
1
2
8
3
4
5
6
7
Male (A)
A A
PM SiDis
PM
Female PM
3
7
2
1
8
4
6
5
1) 2)
Numero di pin del connettore 1 2 3 4 5 6 7 8
(A) Connettore M12 a 8 poli con codifi-
ca A
GND 24V IO6 IO4 IO2 IO3 IO1 IO5
RS485-Modbus RTU
(con/senza terminazione 120 Ω)
B A
Ingresso digitale 5-28VDC x x
Uscita digitale «High Side Switch» max.
20mA
x x x x
Uscita di corrente 0/4... 20 max. 700Ω x x x x
