Montage
7 / 196
3 Montage
3.1 Allgemeines zur Montage
Für die Photometer- und Bediengerätemontage detaillierte Massblätter verwenden.
l Abstand Photometer zu Störlichtquellen >2m.
l Durch geeignete Einbaulage Gasblasenbildung am Sensorkopf vermeiden.
l Abstand Photometer zu Leitungsbogen und Querschnitt verändernden Elementen >1m.

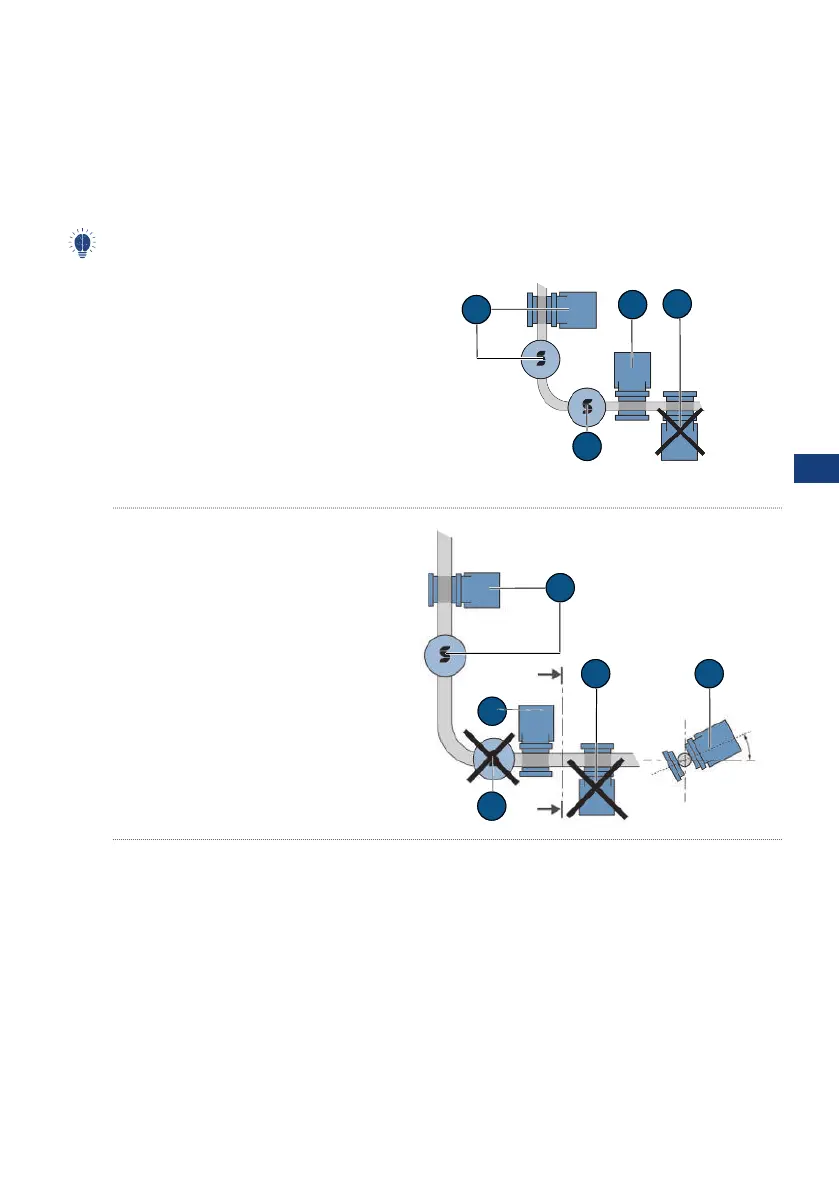

3.2 Einbaulage des Photometers
Bei vertikalem Einbau müssen die Stecker nach unten zeigen. Bei horizontalem Einbau kommen
die Stecker seitlich links zu liegen.
In Prozessleitung
Einbaulage(A) und (B): Zulässig
Einbaulage(C): Unter folgenden Bedingun-
gen zulässig:
l Mediumstemperatur:
-10 … +80°C
120°C max. 2h
150°C max. 1h
l Stetiger Mediums-Fluss bei >2bar
Druck
Einbaulage(D): Unzulässig
C
B
D
A
EHEDG-konform
Einbaulagen(A), (C) und (E): Zulässig
Einbaulage(B) und (D): Unzulässig
D 1
A
A
E
> 3°
B
C
E
E
