Instalação elétrica
89 / 196

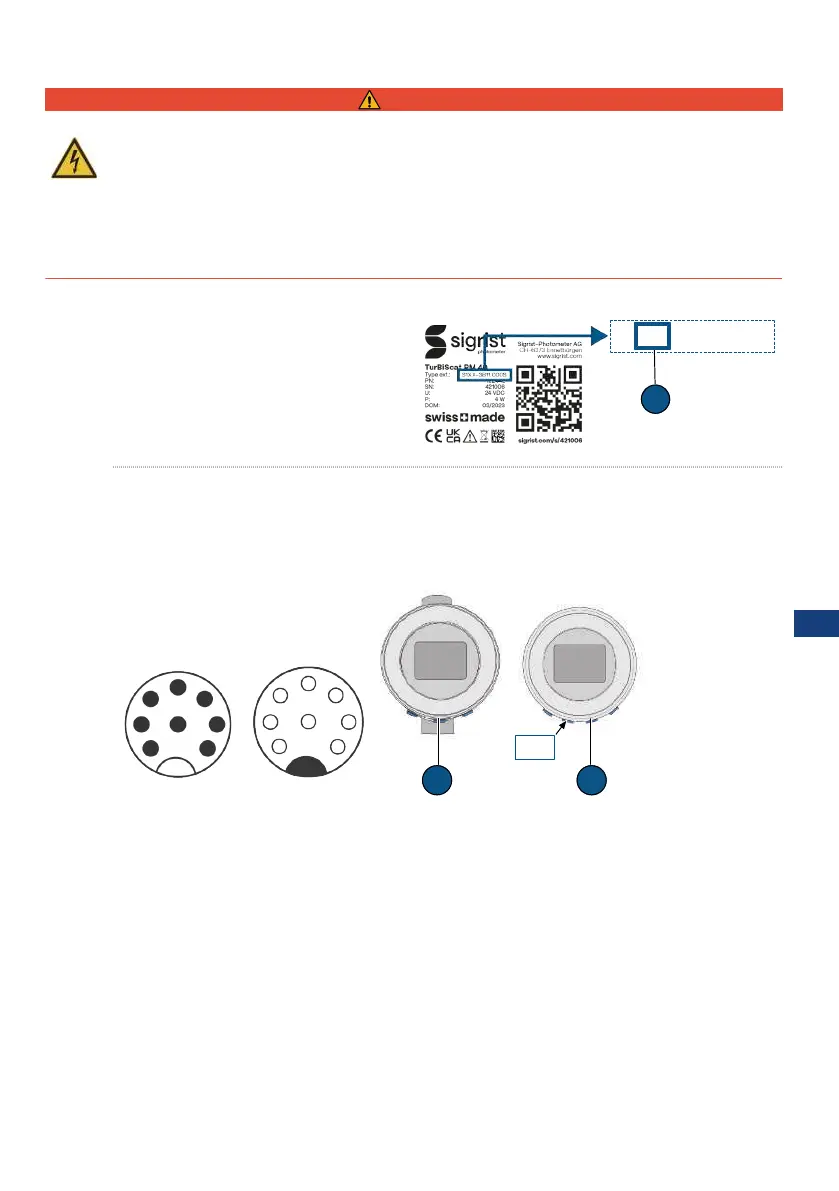

4 Instalação elétrica
PERIGO
Perigo devido a ligação inadequada da tensão de operação.
A ligação inadequada da tensão elétrica de operação pode ser fatal. Tal também pode danificar o
sistema.
u A ligação deve ser realizada por um especialista de acordo com as regulamentações locais.
u Instale um dispositivo de corte perto da fonte de alimentação elétrica para desligar o
dispositivo da rede elétrica. O dispositivo de corte deve ser de acesso fácil e deve estar
identificado.
u Utilize cabos blindados e ligue o cabo blindado à terra.
4.1 Identificar o módulo de comunicação
O módulo de comunicação integrado pode
ser visível na placa de identificação [}86].
Os seguintes códigos(1) são possíveis:
IO=EG_IO| PE=EG_PoE|
PB=EG_Profibus| PN=EG_Profinet
4.2 Fotómetro de ligação
É feita uma distinção entre duas variantes:
l Fotómetro (PM) com visor integrado e ligações
1)
l Fotómetro (PM) sem visor ligado ao SiDisAD40
2)
4.2.1 EG_IO
1
2
8
3
4
5
6
7
Male (A)
A A
PM SiDis
PM
Female PM
3
7
2
1
8
4
6
5
1) 2)
Pino de ligação n.º 1 2 3 4 5 6 7 8
(A) Ficha A M12 de 8 pinos codificada GND 24V IO6 IO4 IO2 IO3 IO1 IO5
RS485-Modbus RTU
(com/sem terminação de 120Ω)
B A
Entrada digital 5-28VCC x x
Saída digital "High Side Switch" com
máx. 20mA
x x x x
Saída de corrente 0/4...20máx. 700Ω x x x x
