4 Elektrická instalace
NEBEZPEČÍ
Nebezpečí způsobené neodborným připojením provozního napětí.
Neodborné připojení elektrického provozního napětí může být životu nebezpečné. Přitom může
dojít také k poškození zařízení.
u Připojení musí provést odborník podle místních předpisů.
u Nainstalujte odpojovací zařízení v blízkosti napájecího zdroje, abyste mohli přístroj odpojit od
sítě. Odpojovací zařízení by mělo být snadno přístupné a označené.
u Používejte stíněné kabely a stínění kabelu spojte se zemí.

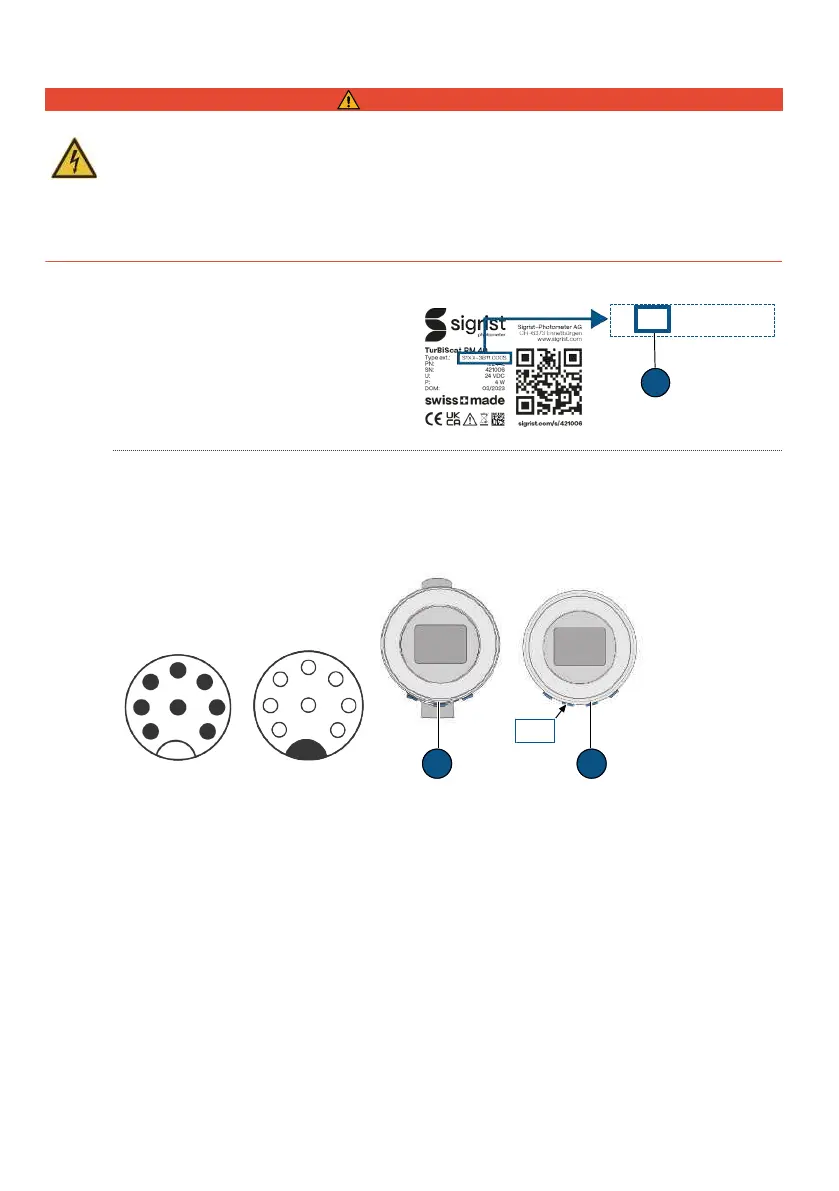

4.1 Určení komunikačního modulu
Integrovaný komunikační modul naleznete
na typovém štítku [}135]. Jsou možné
následující kódy(1): IO=EG_IO|
PE=EG_PoE| PB=EG_Profibus|
PN=EG_Profinet
4.2 Připojení fotometru
Rozlišují se dvě varianty:
l Fotometr (PM) s integrovaným displejem a přípojkami
1)
l Fotometr (PM) bez displeje spojený se SiDis AD 40
2)
4.2.1 EG_IO
1
2
8
3
4
5
6
7
Male (A)
A A
PM SiDis
PM
Female PM
3
7
2
1
8
4
6
5
1) 2)
Číslo kolíku konektoru 1 2 3 4 5 6 7 8
(A) M12 8kolíkový konektor kódování A GND 24V IO6 IO4 IO2 IO3 IO1 IO5
RS485-Modbus RTU
(s/bez zakončení 120 Ω)
B A
Digitální vstup 5-28VDC x x
Digitální výstup «High Side Switch»
max. 20mA
x x x x
Proudový výstup 0/4... 20 max. 700Ω x x x x
