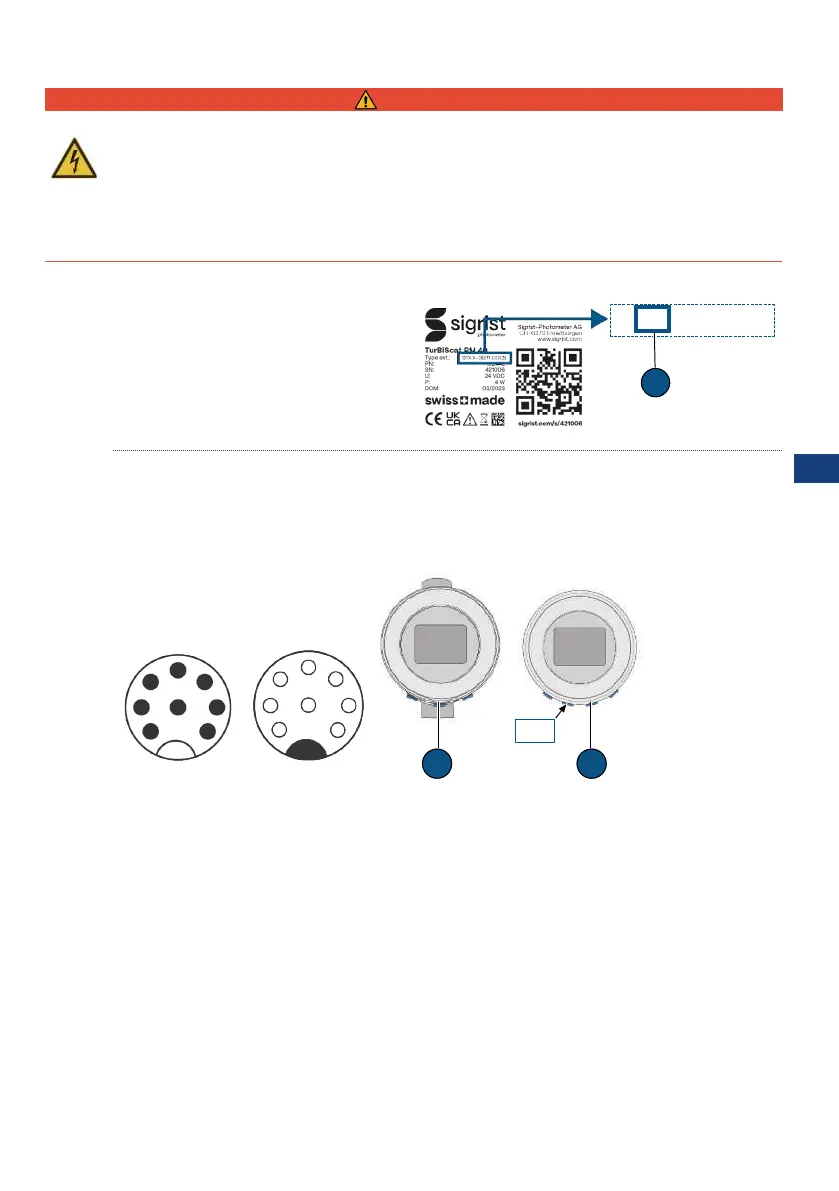

4 Elektrische Installation
GEFAHR
Gefahr durch unsachgemässes Anschliessen der Betriebsspannung.
Unsachgemässes Anschliessen der elektrischen Betriebsspannung kann lebensgefährlich sein.
Dabei kann auch die Anlage beschädigt werden.
u Das Anschliessen muss durch eine Fachkraft nach örtlichen Vorschriften erfolgen.
u Eine Trennvorrichtung nahe der Stromversorgung installieren, um das Gerät vom Netz zu tren-
nen. Die Trennvorrichtung soll einfach zugänglich und gekennzeichnet sein.
u Abgeschirmte Kabel verwenden und Kabelschirm mit Erde verbinden.
4.1 Kommunikationsmodul bestimmen
Das integrierte Kommunikationsmodul ist
auf dem Typenschild [}Seite6] ersichtlich.
Folgende Codes(1) sind möglich:
IO=EG_IO| PE=EG_PoE|
PB=EG_Profibus| PN=EG_Profinet
S1XX-3B11.000S
1
4.2 Anschluss Photometer
Es wird zwischen zwei Varianten unterschieden:
l Photometer (PM) mit integrierter Anzeige und Anschlüssen
1)
l Photometer (PM) ohne Anzeige mit SiDis AD 40 verbunden
2)
4.2.1 EG_IO
1
2
8
3
4
5
6
7
Male (A)
A A
PM SiDis
PM
Female PM
3
7
2
1
8
4
6
5
1) 2)
Stecker-Pin-Nr. 1 2 3 4 5 6 7 8
(A) M12 8-polig Stecker A codiert GND 24V IO6 IO4 IO2 IO3 IO1 IO5
RS485-Modbus RTU
(mit/ ohne 120 Ω Abschluss)
B A
Digitaler Eingang 5-28VDC x x
Digitaler Ausgang «High Side Switch»
max. 20mA
x x x x
Stromausgang 0/4… 20 max. 700Ω x x x x
