Instalación eléctrica
57 / 196

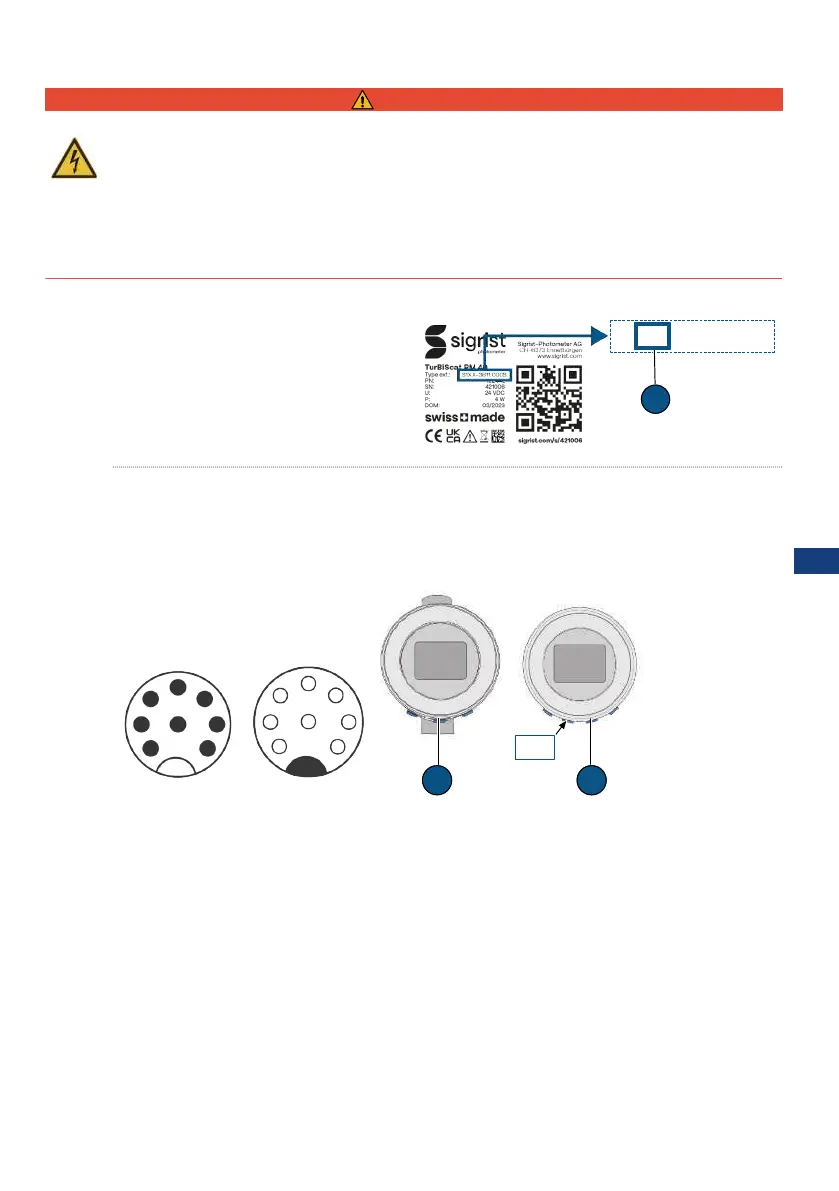

4 Instalación eléctrica
PELIGRO
Peligro por conexión incorrecta de la tensión de servicio.
Una conexión incorrecta de la tensión eléctrica de funcionamiento puede poner en peligro la vida.
El sistema también puede resultar dañado en el proceso.
u La conexión debe ser realizada por un especialista de acuerdo con la normativa local.
u Instale un dispositivo de desconexión cerca de la fuente de alimentación para desconectar el
dispositivo de la red eléctrica. El dispositivo de desconexión debe ser de fácil acceso y estar
marcado.
u Utilice cables apantallados y conecte la pantalla del cable a tierra.
4.1 Determinar el módulo de comunicación
El módulo de comunicación integrado se
encuentra en la placa de
características [}54]. Son posibles los si-
guientes códigos(1): IO=EG_IO|
PE=EG_PoE| PB=EG_Profibus|
PN=EG_Profinet
4.2 Conexión del fotómetro
Se distinguen dos variantes:
l Fotómetro (PM) con pantalla integrada y conexiones
1)
l Fotómetro (PM) sin pantalla conectado con SiDisAD40
2)
4.2.1 EG_IO
1
2
8
3
4
5
6
7
Male (A)
A A
PM SiDis
PM
Female PM
3
7
2
1
8
4
6
5
1) 2)
Conector pin núm. 1 2 3 4 5 6 7 8
(A) Conector M12 de 8 polos A codifi-
cado
GND 24V IO6 IO4 IO2 IO3 IO1 IO5
RS485 Modbus RTU
(con/sin terminación de 120Ω)
B A
Entrada digital 5-28VCC x x
Salida digital "High Side Switch" máx.
20mA
x x x x
Salida de corriente 0/4...20 máx.
700Ω
x x x x
