Montaje
56 / 196
3.3 Instalación en conexión VARINLINE
®

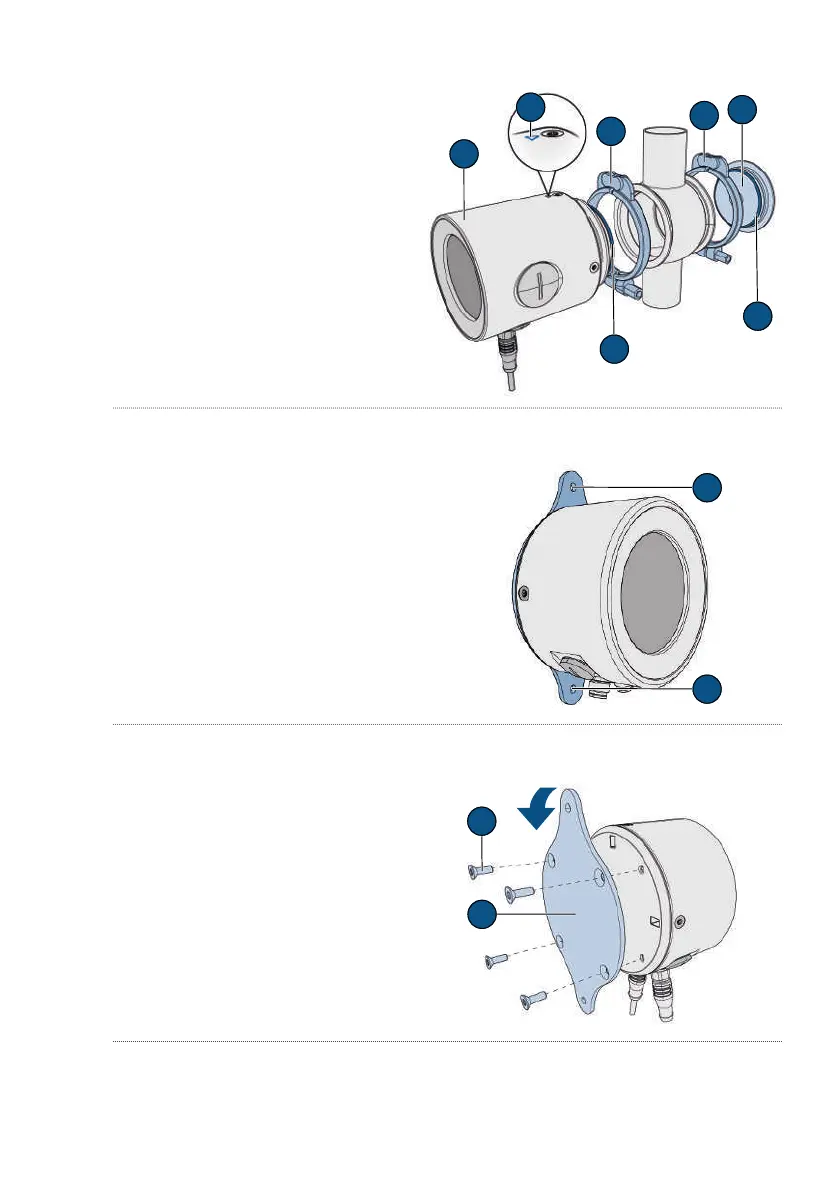

u Monte el fotómetro(1) incluyendo la jun-
ta(7) con el anillo de cierre(3) en la co-
nexión VARINLINE
®
.
u Asegúrese de que la marca(2) apunta
en la dirección de flujo.
u Monte la placa de cierre(5), incluida la
junta(6) con el anillo de cierre(4) en la
conexión VARINLINE
®
.
3.4 Montaje de SiDisAD40
3.4.1 Montaje en pared
u Monte SiDisAD40 en la pared con dos
tornillos(1) según la hoja de medidas.
3.4.2 Girar la placa de montaje
En caso necesario, la placa de montaje puede girarse 90° de la siguiente manera:
u Afloje los cuatro tornillos(2).
u Gire la placa de montaje(1) hasta la po-
sición deseada.
u Fíjela con los cuatro tornillos(2).
