Elektrische installatie
73 / 196
4 Elektrische installatie
GEVAAR
Gevaar door verkeerde aansluiting van de bedrijfsspanning.
Onjuiste aansluiting van de elektrische bedrijfsspanning kan levensgevaarlijk zijn. De installatie
kan daarbij ook beschadigd worden.
u De aansluiting moet worden uitgevoerd door een vakman in overeenstemming met de plaatse-
lijke voorschriften.
u Installeer een uitschakelapparaat in de buurt van de voeding om de eenheid los te koppelen
van het lichtnet. Het uitschakelapparaat moet gemakkelijk toegankelijk zijn en voorzien zijn
van een label.
u Gebruik afgeschermde kabels en verbind de kabelafscherming met de aarde.

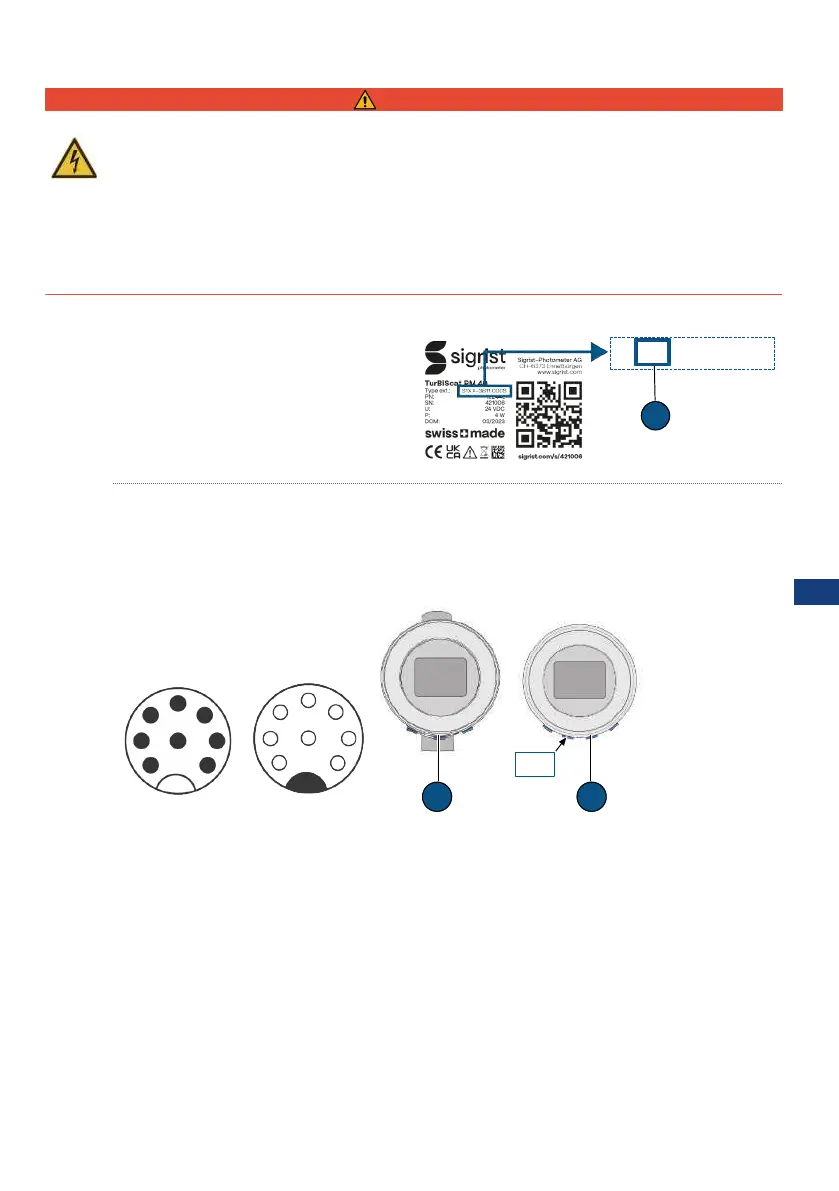

4.1 Communicatiemodule identificeren
De geïntegreerde communicatiemodule is
te vinden op het typeplaatje [}70]. De vol-
gende codes(1) zijn mogelijk: IO = EG_IO |
PE = EG_PoE | PB = EG_Profibus | PN =
EG_Profinet
4.2 Aansluiting fotometer
Er wordt onderscheid gemaakt tussen twee varianten:
l Fotometer (PM) met geïntegreerd display en aansluitingen
1)
l Fotometer (PM) zonder display aangesloten op SiDis AD 40
2
)
4.2.1 EG_IO
1
2
8
3
4
5
6
7
Male (A)
A A
PM SiDis
PM
Female PM
3
7
2
1
8
4
6
5
1) 2)
Connector pin-nr. 1 2 3 4 5 6 7 8
(A) M12 8-polige stekker A gecodeerd GND 24V IO6 IO4 IO2 IO3 IO1 IO5
RS485-Modbus RTU
(met/zonder 120Ω-afsluitweerstand)
B A
Digitale ingang 5-28 VDC x x
Digitale uitgang "High Side Switch"
max. 20mA
x x x x
Stroomuitgang 0/4 ... 20 max. 700 Ω x x x x
