Montage
72 / 196
3.3 Inbouw in VARINLINE
®
-aansluiting

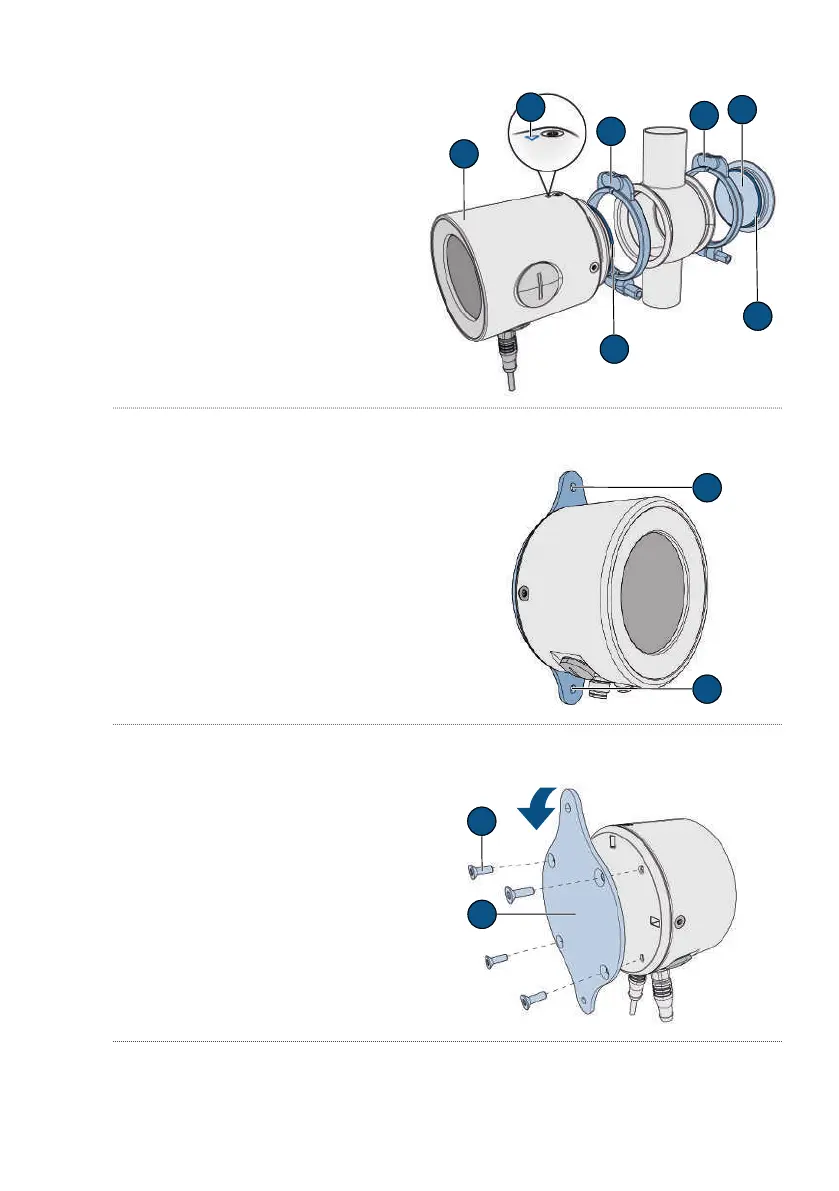

u Fotometer(1) inclusief afdichting(7) met
klapring(3) op VARINLINE
®
-aansluiting
monteren.
u Zorg ervoor dat de markering(2) in de
stromingsrichting wijst.
u Monteer sluitplaat(5), inclusief afdich-
ting(6) met klapring(4) op VARINLINE
®
-
aansluiting.
3.4 SiDis AD 40 monteren
3.4.1 Wandmontage
u Monteer SiDis AD 40 aan de muur met
twee schroeven(1) volgens het maat-
blad.
3.4.2 Montageplaat draaien
Indien nodig kan de montageplaat als volgt 90° worden gedraaid:
u Draai vier schroeven(2) los.
u Draai de montageplaat(1) in de ge-
wenste positie.
u Zet vast met vier schroeven(2).
