3 Montage
3.1 Algemene informatie over montage
Gebruik gedetailleerde maatbladen voor het monteren van de fotometer en het bedieningsappa-
raat.
l Afstand tussen fotometer en storende lichtbronnen > 2 m.
l Vermijd de vorming van gasbellen op de sensorkop door een geschikte inbouwpositie te gebrui-
ken.
l Afstand tussen de fotometer en leidingbochten en elementen die de doorsnede veranderen > 1
m.

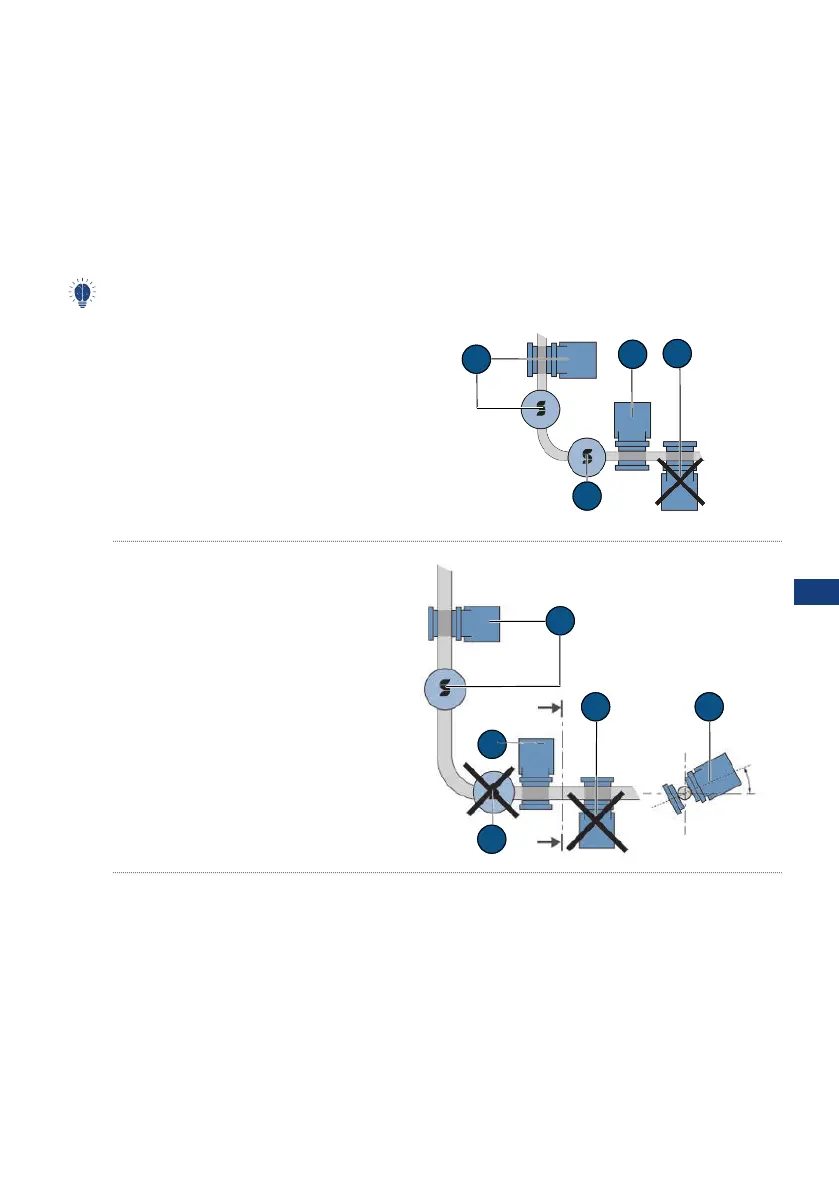

3.2 Inbouwpositie van de fotometer
Bij verticale inbouw moeten de stekkers naar beneden wijzen. Bij horizontale inbouw bevinden de
stekkers zich aan de linkerkant.
In procesleiding
Inbouwpositie(A) en (B): Toegestaan
Inbouwpositie(C): Toegestaan onder de
volgende omstandigheden:
l Mediumtemperatuur:
– -10 ... +80° C
– 120° C max. 2 u
– 150° C max. 1 u
l Continue mediumstroom bij > 2 bar druk
Inbouwpositie(D): Niet-toegestaan
C
B
D
A
EHEDG-conform
Inbouwposities(A), (C) en (E): Toegestaan
Inbouwpositie(B) en (D): Niet-toegestaan
D 1
A
A
E
> 3°
B
C
E
E
DE
EN
FR
ES
NL
PT
ZH
RU
CS
JA
IT
PL
