Montage
39 / 196
3 Montage
3.1 Généralités sur le montage
Utiliser des plans cotés détaillés pour le montage du photomètre et de l’appareil de commande.
l Distance entre le photomètre et les sources de lumière parasite >2m.
l Éviter la formation de bulles de gaz sur la tête du capteur via une position de montage appro-
priée.
l Distance entre le photomètre et les coudes de lignes et les éléments modifiant la section >1m.

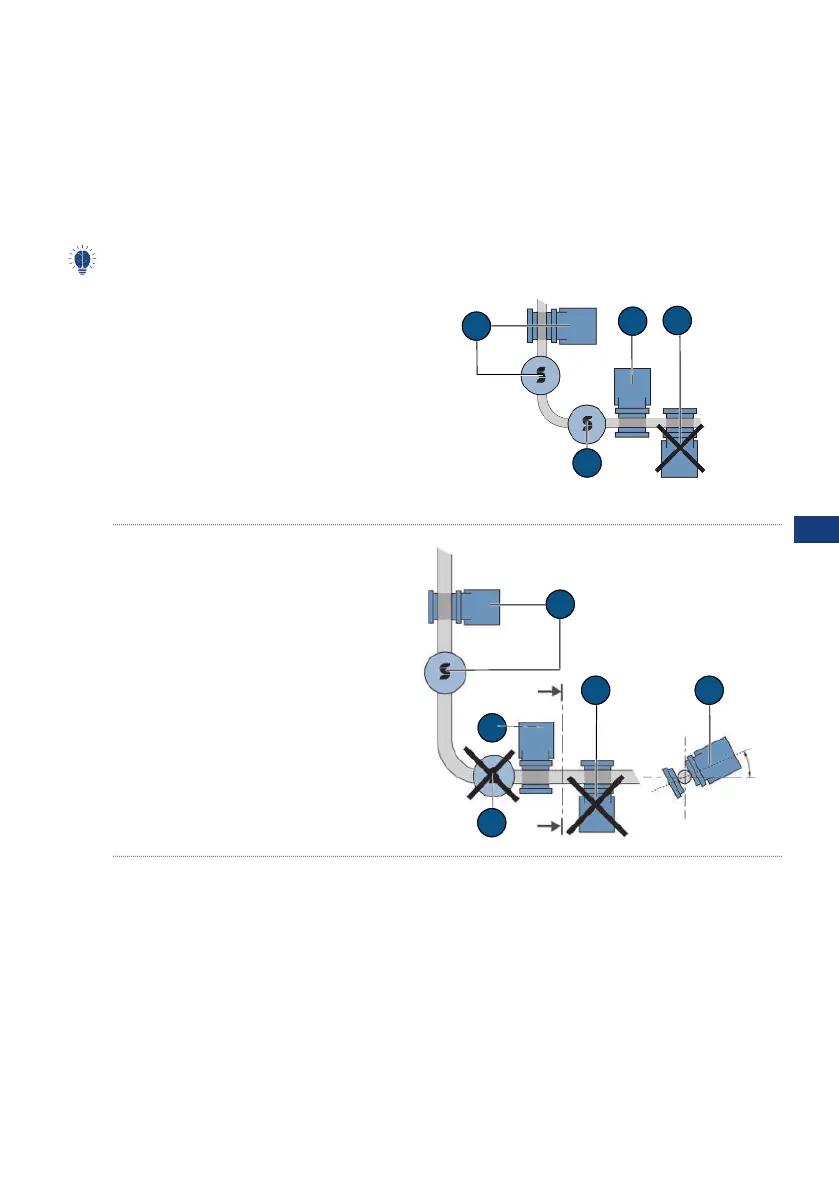

3.2 Position de montage du photomètre
En cas de montage vertical, les connexions à fiche doivent être orientées vers le bas. En cas de
montage horizontal, les connexions à fiche doivent se trouver sur le côté gauche.
Dans la ligne de process
Position de montage(A) et (B): admissible
Position de montage(C): admissible dans
les conditions suivantes:
l Température de fluide:
-10 ... +80°C
120°C max. 2h
150°C max. 1h
l Débit constant du fluide à une pression
>2bar
Position de montage(D): non admissible
C
B
D
A
Certification EHEDG
Positions de montage(A), (C) et (E): ad-
missible
Positions de montage(B) et (D): non ad-
missible
D 1
A
A
E
> 3°
B
C
E
E
