Montage
40 / 196

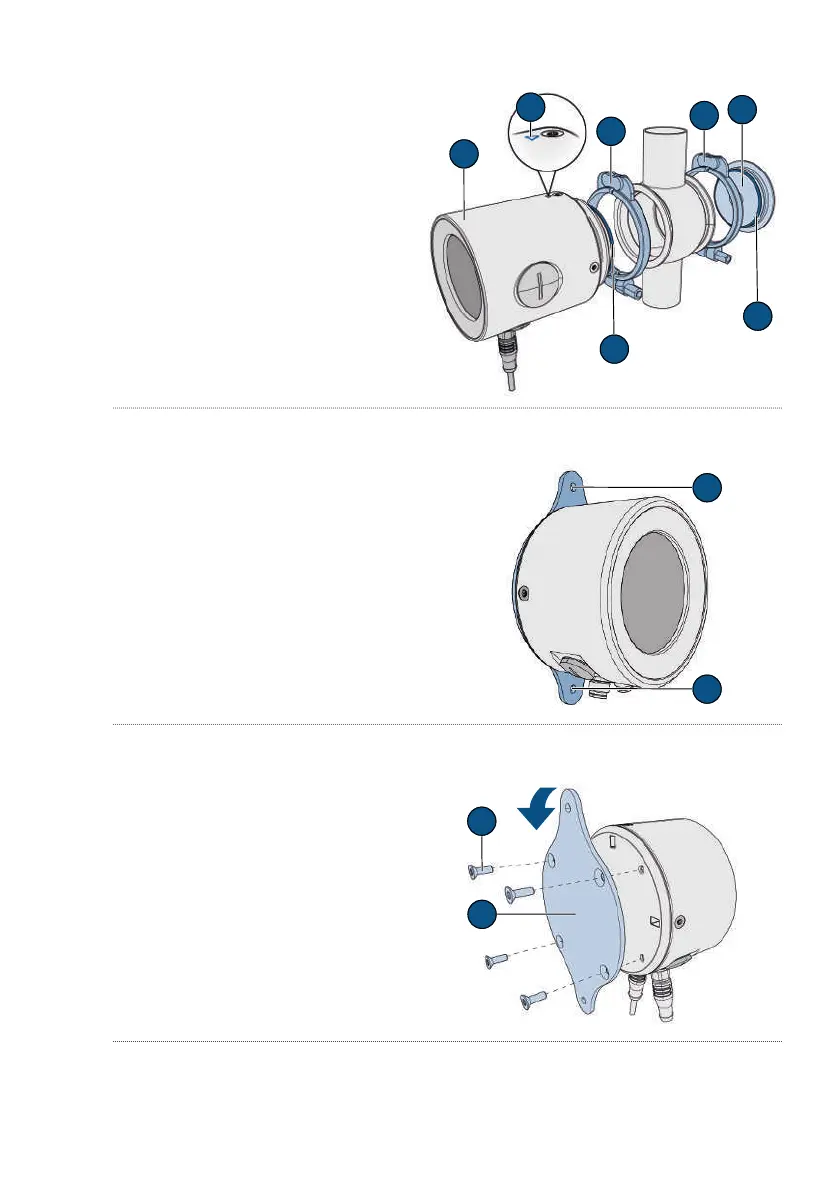

3.3 Montage dans la pièce de raccordement VARINLINE
®
u Monter le photomètre(1), y compris le
joint d’étanchéité(7), avec la bague de
blocage(3) sur la pièce de raccorde-
ment VARINLINE
®
.
u S’assurer que le repère(2) est orienté
dans le sens du courant.
u Monter la plaque d’obturation(5), y com-
pris le joint d’étanchéité(6) avec la
bague de blocage(4) sur la pièce de
raccordement VARINLINE
®
.
3.4 Montage SiDis AD 40
3.4.1 Montage mural
u Monter le SiDisAD40 au mur avec deux
vis(1) conformément au plan coté.
3.4.2 Tourner la plaque de montage
Si nécessaire, la plaque de montage peut être tournée de 90° comme suit:
u Desserrer les quatre vis(2).
u Tourner la plaque de montage(1) dans
la position souhaitée.
u Fixer avec quatre vis(2).
