Montáž
137 / 196
3.3 Montáž do přípojky VARINLINE
®

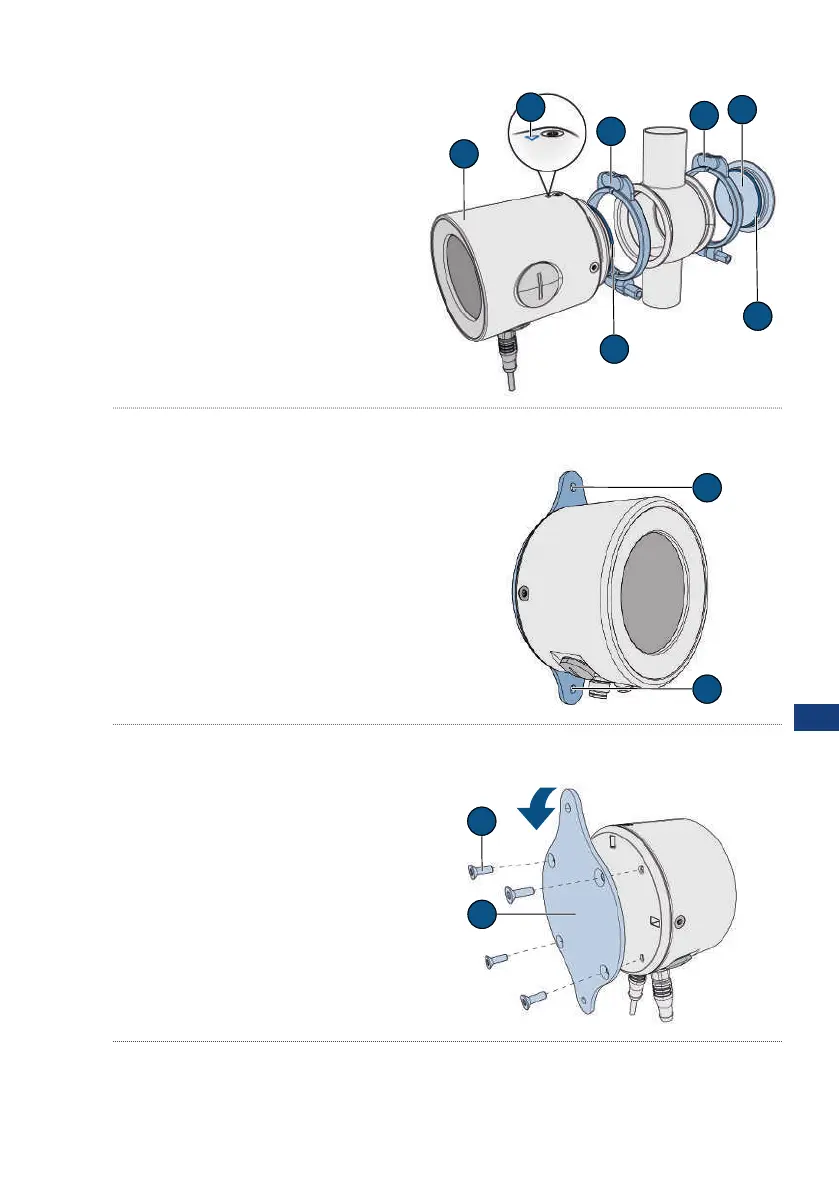

u Namontujte fotometr (1) včetně
těsnění(7) se sklopným kroužkem(3)
na přípojku VARINLINE
®
.
u Dbejte na to, aby značka(2) směřovala
ve směru proudění.
u Na přípojku VARINLINE
®
namontujte
uzavírací desku(5) včetně těsnění(6)
se sklopným kroužkem(4).
3.4 Montáž SiDis AD 40
3.4.1 Montáž na stěnu
u Připevněte SiDisAD40 na stěnu
pomocí dvou šroubů(1) podle
rozměrového listu.
3.4.2 Otočení montážní desky
V případě potřeby lze montážní desku otočit o 90° takto:
u Povolte čtyři šrouby(2).
u Otočte montážní desku(1) do
požadované polohy.
u Upevněte čtyřmi šrouby(2).
