Montáž
136 / 196
3 Montáž
3.1 Obecné informace o montáži
Pro montáž fotometru a ovládacího zařízení použijte podrobné rozměrové listy.
l Vzdálenost mezi fotometrem a rušivými zdroji světla >2m.
l Vhodnou montážní polohou zamezte tvorbě plynových bublin na hlavě čidla.
l Vzdálenost mezi fotometrem a ohyby potrubí a prvky měnícími průřez >1m.

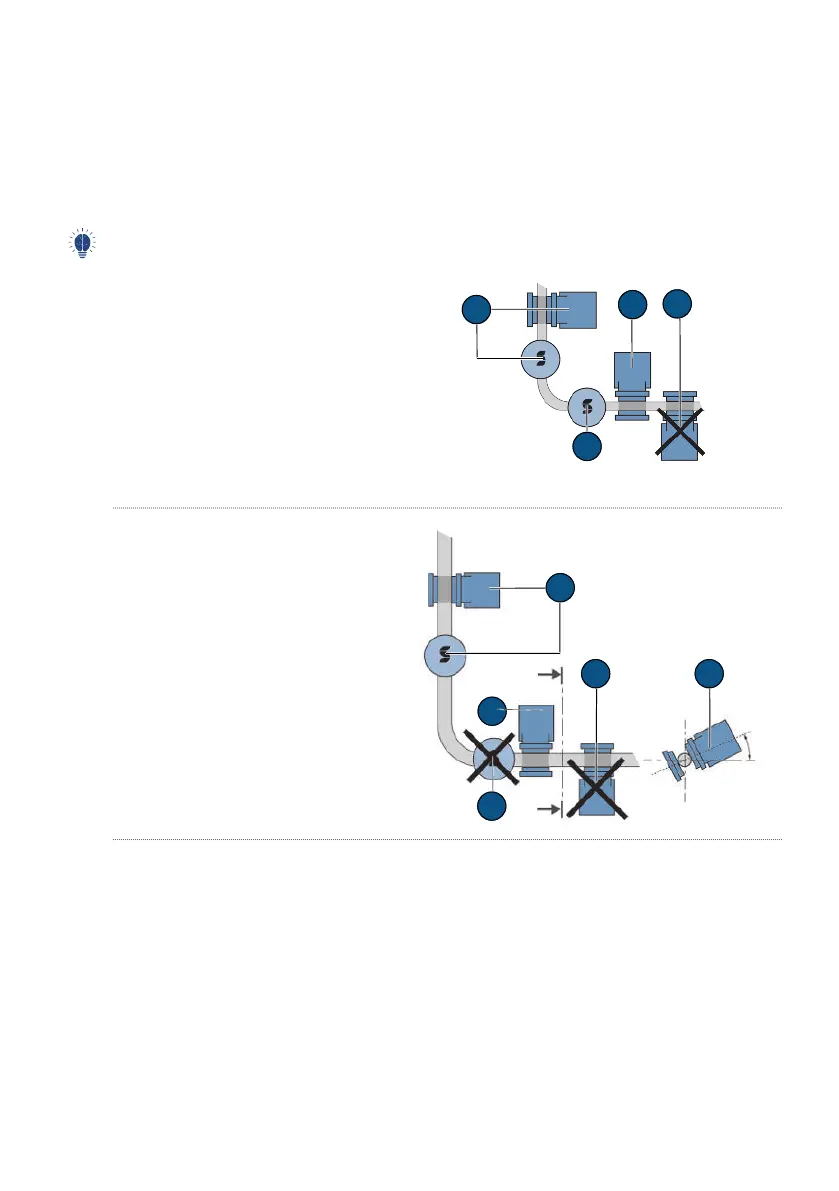

3.2 Montážní poloha fotometru
Při svislé montáži musí konektory směřovat dolů. Při vodorovné instalaci musí být konektory na
levé straně.
V procesním potrubí
Montážní poloha(A) a (B): Přípustná
Montážní poloha(C): Přípustná za
následujících podmínek:
l Teplota média:
– -10 ... +80°C
– 120°C max. 2h
– 150°C max. 1h
l Nepřetržitý průtok média při tlaku
>2bar
Montážní poloha(D:) Nepřípustná
V souladu s EHEDG
Montážní polohy(A), (C) a (E): Přípustná
Montážní poloha(B) a (D): Nepřípustná
