Montagem
88 / 196

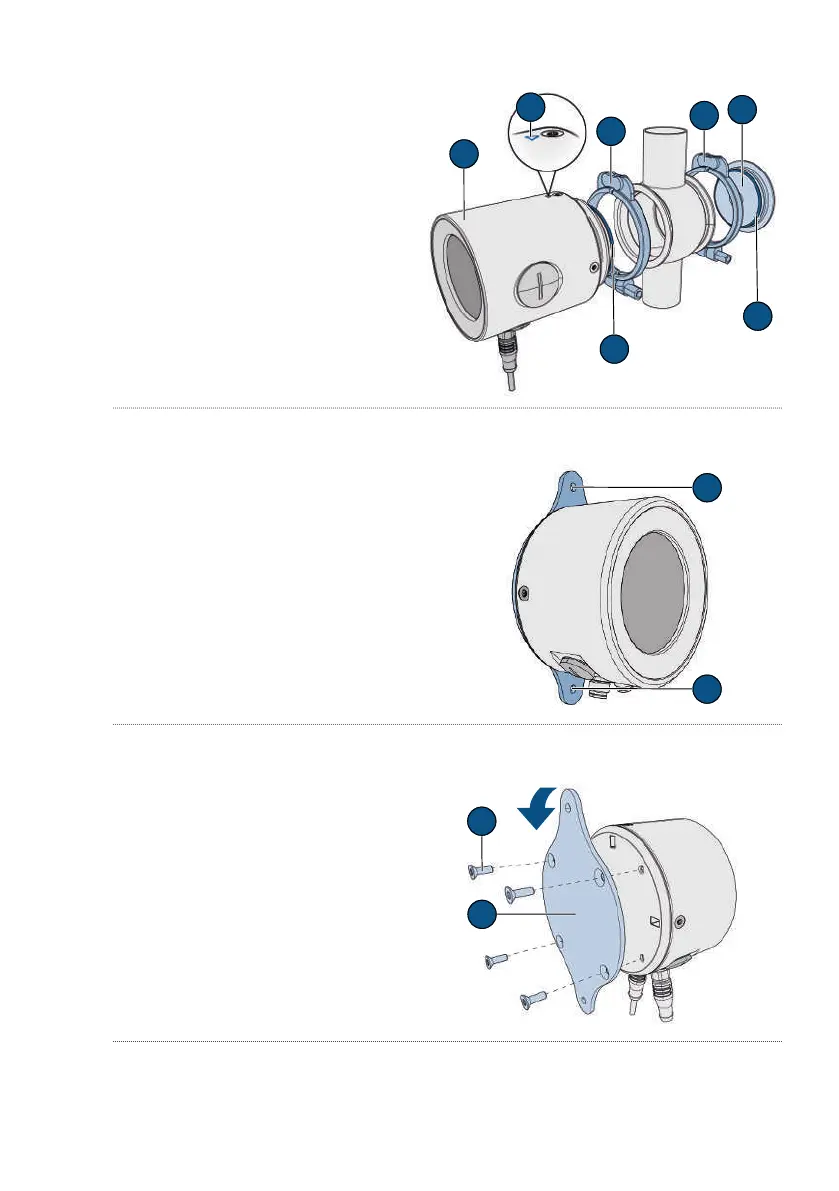

3.3 Instalação na ligação VARINLINE
®
u Monte o fotómetro(1), incluindo a
vedação (7) com anel articulado(3), na
ligação VARINLINE
®
.
u Certifique-se de que a marcação(2)
aponta na direção do fluxo.
u Monte a placa de fecho(5), incluindo a
vedação(6) com o anel articulado(4) na
ligação VARINLINE
®
.
3.4 Montagem do SiDisAD40
3.4.1 Montagem na parede
u Monte o SiDisAD40 na parede com
dois parafusos(1) de acordo com a
folha de medidas.
3.4.2 Rodar a placa de montagem
Se necessário, a placa de montagem pode ser rodada 90° da forma seguinte:
u Desaperte os quatro parafusos(2).
u Rode a placa de montagem(1) para a
posição pretendida.
u Fixe com os quatro parafusos (2).
