SIGRIST TurBiScat PM 40 Brief Instructions

Montaggio
169 / 196

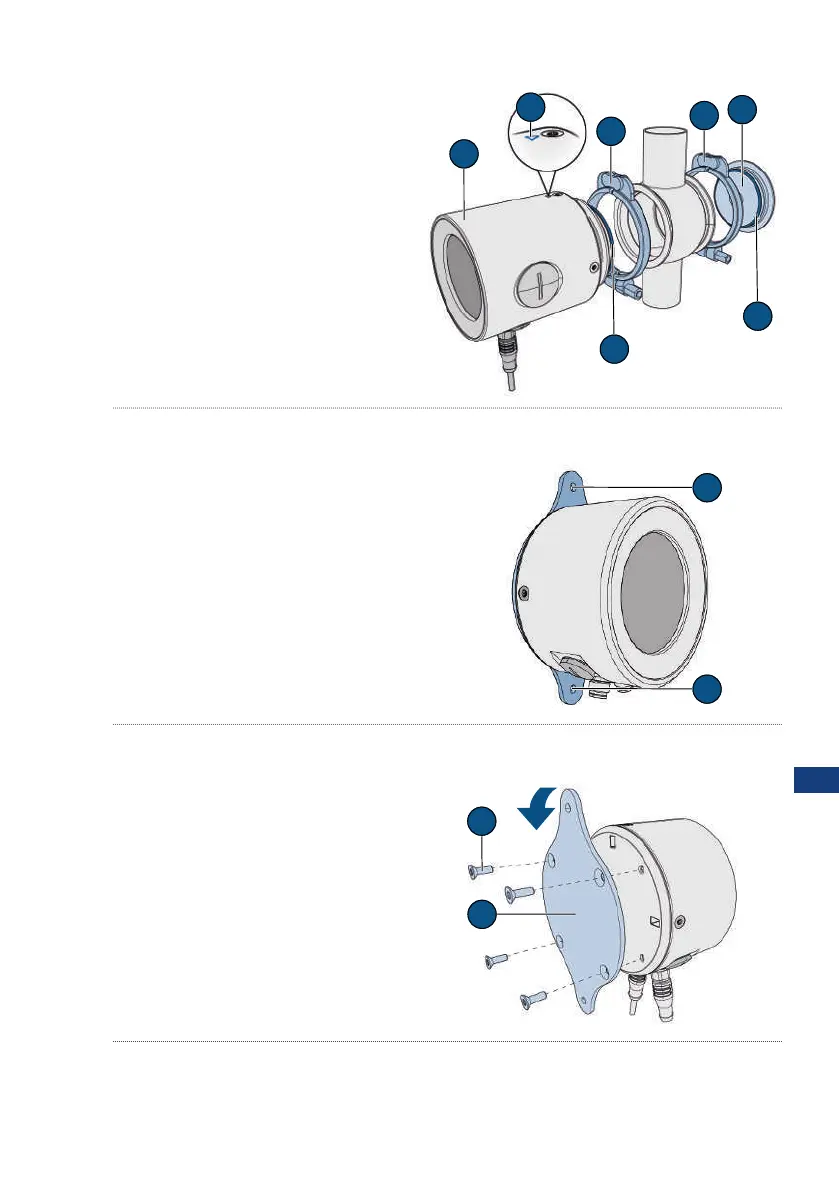

3.3 Installazione nel connettore VARINLINE
®
u Montare il fotometro (1), compresa la
guarnizione (7) con il collare (3), sul con-
nettore VARINLINE
®
.
u Assicurarsi che la marcatura (2) sia ri-
volta nella direzione del flusso.
u Montare la piastra di chiusura (5), com-
presa la guarnizione (6) con il collare (4)
sul connettore VARINLINE
®
.
1
2
3
4
5
6
7
3.4 Montaggio SiDis AD 40
3.4.1 Montaggio a parete
u Montare SiDisAD40 a parete con due
viti (1) secondo il disegno quotato.
1
1
3.4.2 Ruotare la piastra di montaggio
Se necessario, la piastra di montaggio può essere ruotata di 90° come segue:
u Allentare le quattro viti (2).
u Ruotare la piastra di montaggio (1) nella
posizione desiderata.
u Fissare con le quattro viti (2).
2
1
DE
EN
FR
ES
NL
PT
ZH
RU
CS
JA
IT
PL
