3 Montaggio
3.1 Informazioni generali sul montaggio
Per il montaggio del fotometro e dell'unità di analisi utilizzare i disegni quotati, dettagliati.
l Distanza tra il fotometro e le luci parassite >2m.
l Evitare la formazione di bolle di gas sulla testa del sensore utilizzando una posizione di installa-
zione adeguata.
l Distanza tra il fotometro e le curve dei tubi e gli elementi che cambiano la sezione >1m.
3.2 Posizione di installazione del fotometro
Per l'installazione verticale, i connettori devono essere rivolti verso il basso. Per l'installazione oriz-
zontale, i connettori devono trovarsi sul lato sinistro.

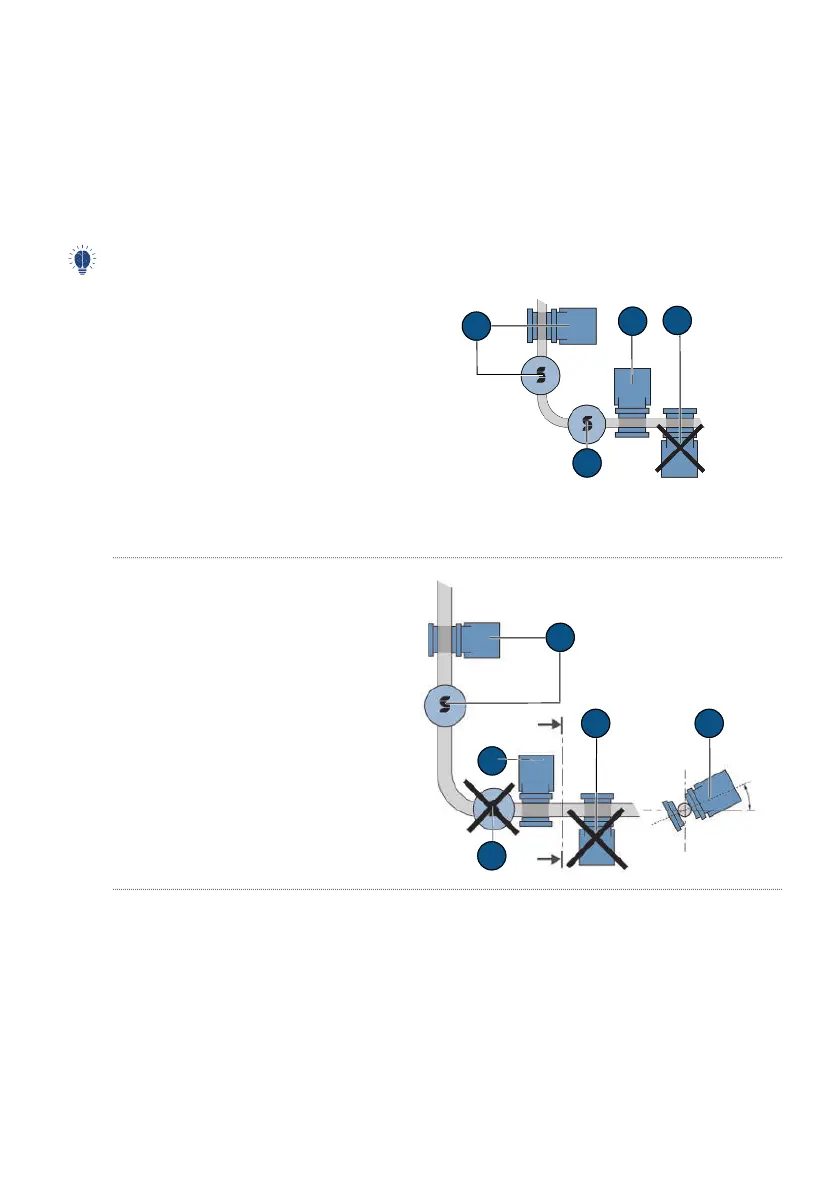

In linea di processo
Posizione di installazione(A) e (B): am-
messa
Posizione di installazione (C): ammessa al-
le seguenti condizioni:
l Temperatura media:
– -10 … +80°C
– 120°C max. 2h
– 150°C max. 1h
l Flusso continuo del fluido a >2bar di
pressione
Posizione di installazione (D): non ammes-
sa
C
B
D
A
Conforme a EHEDG
Posizioni di installazione(A), (C) ed (E):
ammesse
Posizione di installazione (B) e (D): non
ammessa
D 1
A
A
E
> 3°
B
C
E
E
