SIGRIST TurBiScat PM 40 Brief Instructions

Instalacja elektryczna
188 / 196

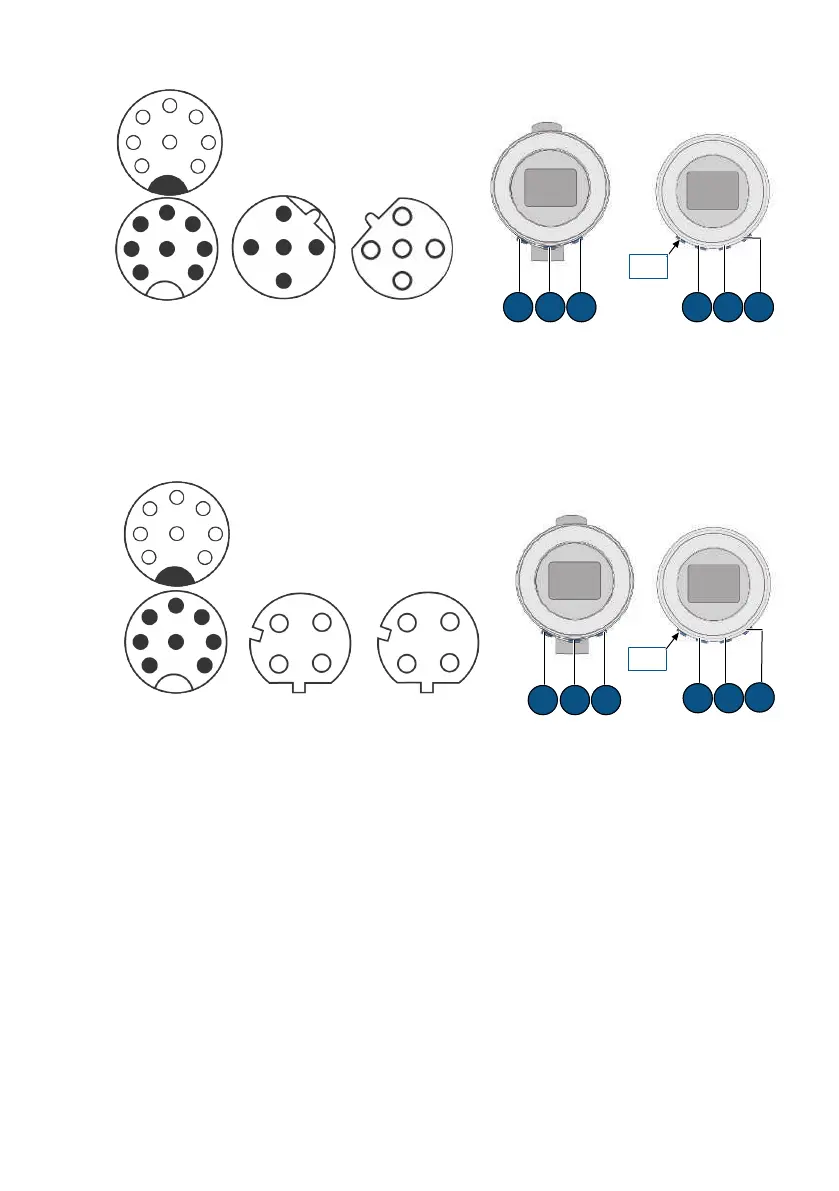

4.2.3 EG_Profibus
1
2
8 3
4
5
6
7
1
4
3
2
Female (C)
1
4
3
2
Male (B)Male (A)
A B C A B C
PM SiDis
5
5
PM
Female PM
3
7
2
1
8
4
6
5
1) 2)
Nr pinów wtyczki 1 2 3 4
(A)8-pinowa wtyczka M12 kodowana A GND 24V
(B)5-pinowa wtyczka M12 kodowana B 5V PB_A GND PB_B
(A)5-pinowe gniazdo M12 kodowane B 5V PB_A GND PB_B
4.2.4 EG_Profinet
1
2
8 3
4
5
6
7
1
4
3
2
Female (C)
1
4
3
2
Female (B)Male (A)
A B C
A B
C
SiDisPM
PM
Female PM
3
7
2
1
8
4
6
5
1) 2)
Nr pinów wtyczki 1 2 3 4
(A)8-pinowa wtyczka M12 kodowana A GND 24V
(B/C)4-pinowe gniazdo M12 kodowane D TX+ TX- RX+ RX-
